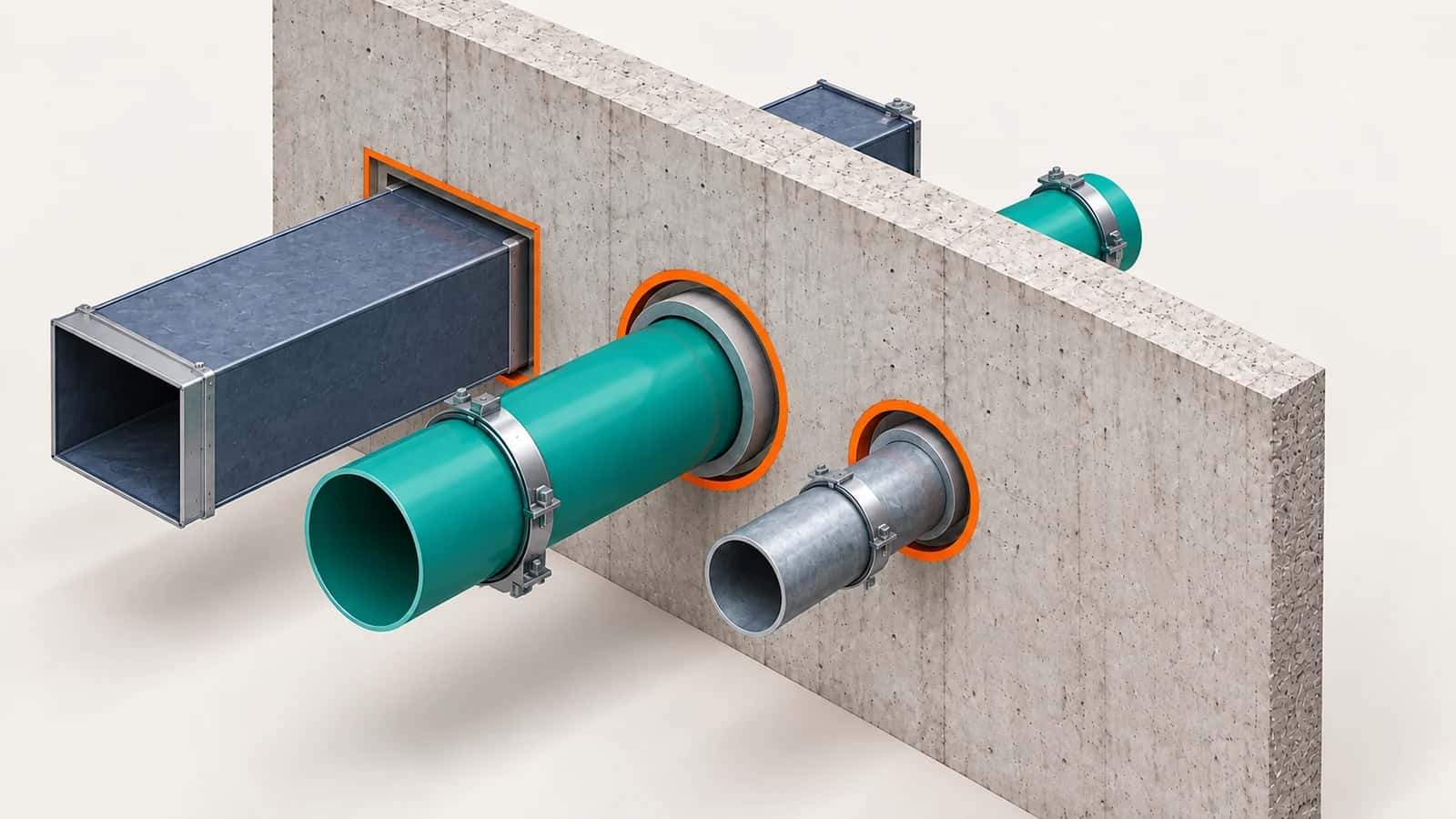

EZ Wall Penetration for Autodesk Revit
EZ Wall Penetration
Revit
Disponible

EZ Wall Penetration

Previsualiza y coordina pases MEP en muros y losas de Revit

Encuentra cruces MEP rectos compatibles, revisa tamaños propuestos y aplica acciones seleccionadas. EZ Wall Penetrations registra anfitrión y origen para revisar cambios posteriores como actualizaciones, reemplazos o casos pendientes.

Guías prácticas para aplicar este plugin
Parte del EZ VDC Toolkit

Plug-ins para Revit y Navisworks con un solo instalador y una sola cuenta. Suscríbete a uno, a un paquete o a todos.

Crear y actualizar pases MEP en Revit con EZ Wall Penetration

Grabado en Revit con narración en inglés y subtítulos en español e inglés.

Abrir demostración y transcripción

Ejemplo paso a paso: revisar cruces individuales de ductos y tuberías

Empieza con un nivel y pocos cruces de muro. Deja Combine desactivado si necesitas una abertura por cruce.

Antes de empezar

  • Revit compatible; el instalador actual incluye Wall Penetrations para 2020–2027.
  • Muros/losas editables del anfitrión y fuentes MEP cargadas con cruces rectos compatibles.
  • Mapeos de familias, holgura total y metadatos del proyecto comprobados antes de Scan.
  1. 1.

    Elige el alcance de cruces

    Habilita fuentes MEP y Walls y elige un alcance pequeño de vista/nivel. Deja Combine desactivado para este ejemplo individual.

  2. 2.

    Revisa holguras y mapeos de familias

    Define holgura total por disciplina y revisa Wall Round/Wall Rectangular. Comprueba parámetros de tamaño y unidades de las familias cargadas.

  3. 3.

    Escanea e inspecciona acciones

    Ejecuta Scan y revisa anfitrión, IDs de origen, dimensiones, ángulo y Notes. Acércate a filas representativas y resuelve casos inválidos o bloqueados antes de seleccionar cambios.

  4. 4.

    Aplica y comprueba el resultado

    Aplica filas seleccionadas, inspecciona pases en sección y exporta CSV. Después de una revisión, escanea y distingue Update, Replace y Orphan antes de aplicar nuevos cambios.

Cómo comprobar el resultado

  • Comprueba huella, alineación y dimensiones frente al cruce.
  • Confirma anfitrión, miembros de origen e ID, incluidos casos combinados.
  • Compara acciones y CSV y revisa pendientes y huérfanos por separado.

Alcance y límites: El escaneo admite ejes MEP rectos y anfitriones planos; no recorre vínculos anidados recursivamente. Reporta cruces incompatibles o casi paralelos. Señala pases huérfanos para revisión sin eliminarlos automáticamente.

Preguntas sobre este flujo

¿Admite muros y losas?

Sí, con geometría compatible y mapeos correspondientes. El ejemplo empieza con muros; revisa los mapeos y un pase representativo de losa antes de ampliar el alcance.

¿Puedo revisar cambios antes de colocarlos?

Sí. Scan presenta filas con origen, anfitrión, tamaño, acción y notas para revisar y seleccionar lo que aplicarás.

¿Un nuevo escaneo elimina pases huérfanos?

No. Los huérfanos y casos pendientes se conservan para revisión. Protege orígenes descargados o fuera de alcance para no clasificarlos incorrectamente como ausentes.

Escanea

Elige los modelos MEP de origen y las disciplinas
Define la holgura total de la abertura y colores y etiquetas opcionales
Escanea todo el proyecto, la vista activa o una selección
Usa las familias de abertura incluidas o asigna las tuyas

Revisa y aplica

Cada cruce aparece como Crear, Actualizar, Reemplazar, Sin cambios, Huérfano o Bloqueado
Haz zoom a cualquier fila para revisar el cruce
Aplica solo las filas que marques; Cancelar revierte todo el lote
Las aberturas huérfanas se marcan para revisión y nunca se borran automáticamente
Capturas de pantalla

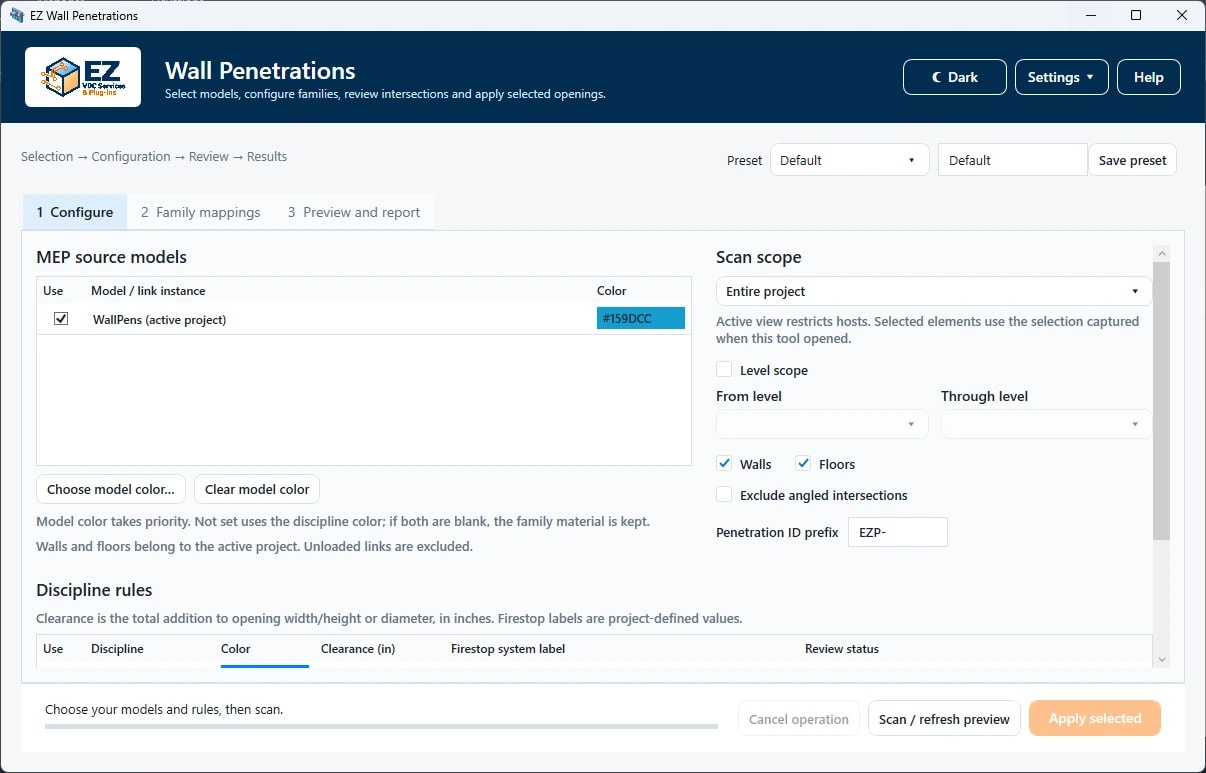

Configuración y revisión de aberturas

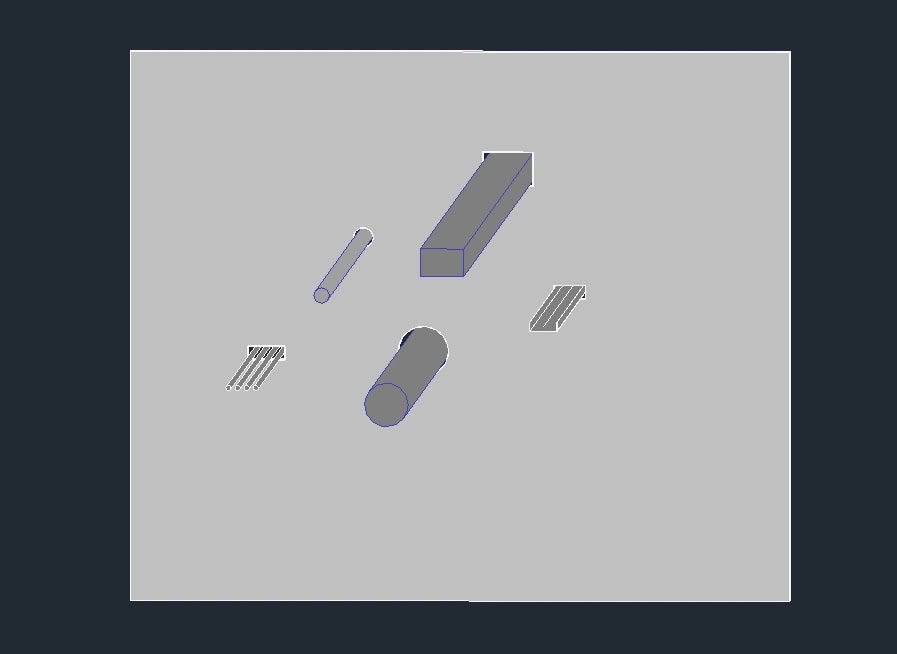

Ejemplo de resultado de aberturas

Abrir demostración en YouTube ↗

Qué aporta a este flujo

1
Ubicación de pases y aberturas sin colocarlos uno por uno
2
Los IDs de coordinación registrados ayudan a revisar cambios MEP
3
Exportación CSV de lo creado para el registro de coordinación
Detalles del Plug-in
PlataformaRevit
EstadoDisponible
Disponible enEZ VDC
Descargar plugin
Diseñado para
Coordinadores MEP
Coordinadores BIM
Modeladores Estructurales
Contratistas de Sellos Cortafuego
Incluye
Detecta cruces MEP en muros y losas
Aberturas circulares y rectangulares con holgura
Revisa cada cambio antes de aplicarlo
Las aberturas registradas se actualizan con el modelo
Exportación CSV de los resultados
