EZ Interior Elevations

Genera elevaciones interiores y láminas por ambiente en Revit

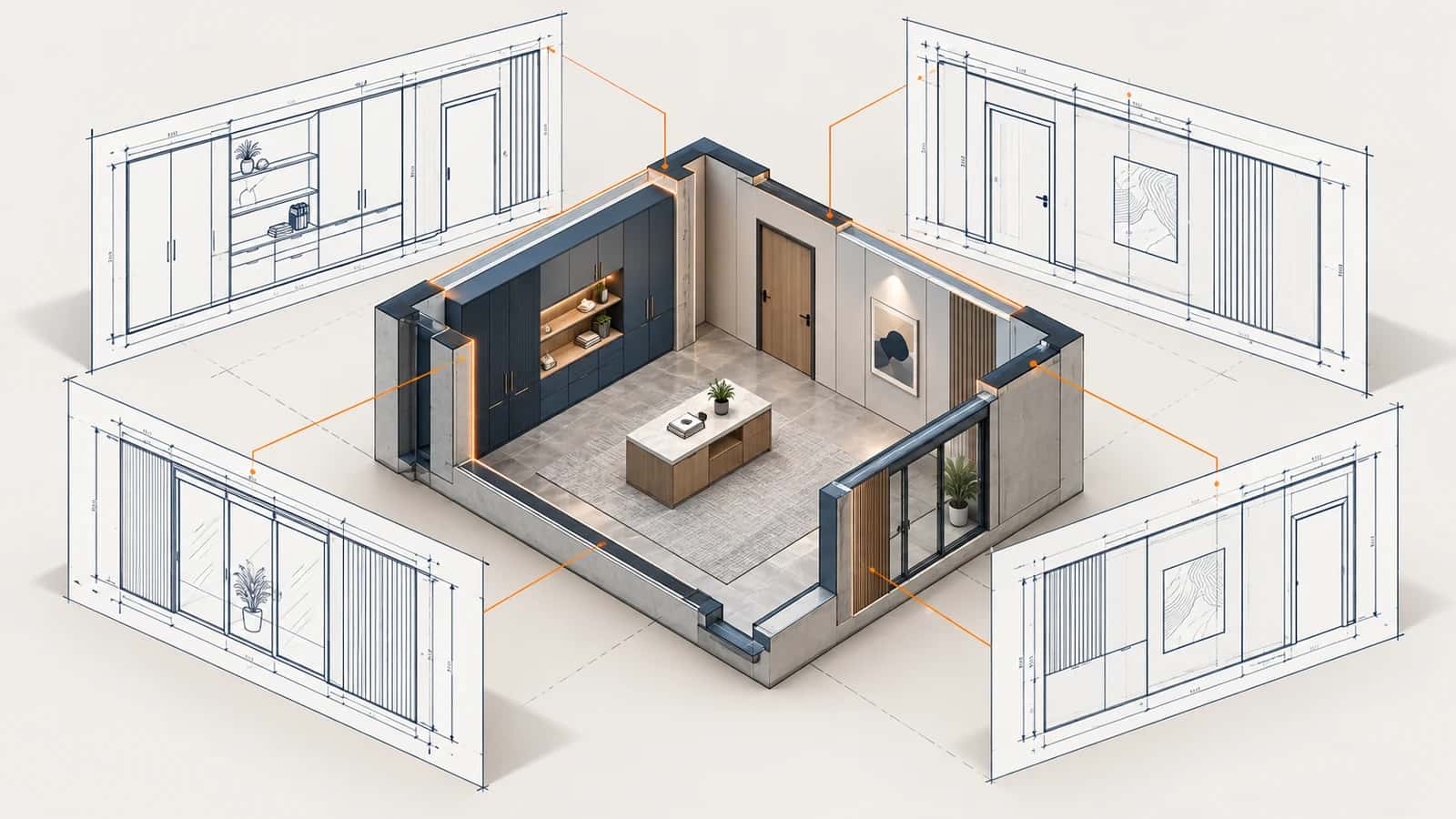

Selecciona ambientes y crea una planta recortada con cuatro elevaciones direccionales. EZ Interior Elevations organiza las vistas en láminas y divide las direcciones largas cuando hace falta para conservar la escala y ajustar el dibujo.

Guías prácticas para aplicar este plugin
Parte del EZ VDC Toolkit

Plug-ins para Revit y Navisworks con un solo instalador y una sola cuenta. Suscríbete a uno, a un paquete o a todos.

Ejemplo paso a paso: documentar un baño

Empieza con un ambiente colocado y cerrado. Revisa su primer juego de planos antes de aplicar la configuración a una selección mayor.

Antes de empezar

  • Una versión compatible de Revit y ambientes colocados y cerrados en el modelo anfitrión o vínculo elegido.
  • Tipos de planta/elevación, plantillas adecuadas y un membrete cargado.
  • Familias de etiquetas cargadas para las anotaciones opcionales. Revisa fases y referencias de los modelos vinculados.
  1. 1.

    Elige el origen y la configuración del dibujo

    Selecciona el origen de los ambientes arquitectónicos. Configura plantillas, escalas y recortes para plantas y elevaciones. Elige membrete, márgenes y espacio reservado para la franja de datos.

  2. 2.

    Revisa un ambiente

    En la lista Level → Rooms, marca un baño representativo. Comprueba el total seleccionado: al filtrar pueden quedar ocultos ambientes que siguen marcados.

  3. 3.

    Genera el juego de planos

    Revisa el lote y genera. Se crea una planta del ambiente y cuatro elevaciones ortogonales alineadas con su muro predominante. Las direcciones largas pueden dividirse en más vistas para encajar.

  4. 4.

    Inspecciona las láminas y elige cómo repetir

    Comprueba orientación, escala, recorte, anotaciones y ajuste en Revit. Para otra ejecución, elige Update, Skip o Create new de forma deliberada. Revisa el informe y las vistas sustituidas.

Cómo comprobar el resultado

  • Compara las cuatro direcciones y las vistas divididas con el modelo.
  • Revisa recorte de planta, escalas de elevación y márgenes del membrete.
  • Comprueba las anotaciones habilitadas y todos los mensajes de ambientes omitidos o fallidos.

Alcance y límites: Los ambientes sin colocar o sin cerrar no se procesan. Las anotaciones dependen de familias cargadas y referencias utilizables. Existen límites para vínculos y contornos curvos. La herramienta documenta contenido existente; no crea geometría de muros ni penetraciones.

Preguntas sobre este flujo

¿Crea una elevación por cada segmento de muro?

El flujo publicado en la versión 1.2.9 crea cuatro elevaciones direccionales por ambiente. Los segmentos paralelos o retranqueados pueden compartir una vista; una dirección larga puede dividirse en más vistas para ajustarse al formato y la escala.

¿Puede usar ambientes de un modelo vinculado?

Sí. Elige el vínculo como origen y comprueba las fases y referencias disponibles. Revisa un ambiente representativo antes de procesar todo el lote.

¿Qué pasa cuando vuelvo a ejecutar la herramienta?

Update reutiliza el juego identificado cuando puede verificar sus referencias y propiedad. Skip lo conserva; Create new crea otro juego. Revisa el informe, el contenido protegido y las vistas sustituidas.

Configura una vez

Ambientes del modelo actual o de un modelo vinculado
Plantillas de elevación y planta, escalas y recortes
Membrete, diagramación y nombres de vistas y planos
Activa solo las categorías de etiquetas que necesitas

Genera

Filtra ambientes por número o nombre y marca los que quieres documentar
Cuatro elevaciones direccionales, con vistas divididas cuando hace falta
Una planta del ambiente y láminas ordenadas, con continuaciones cuando se necesitan

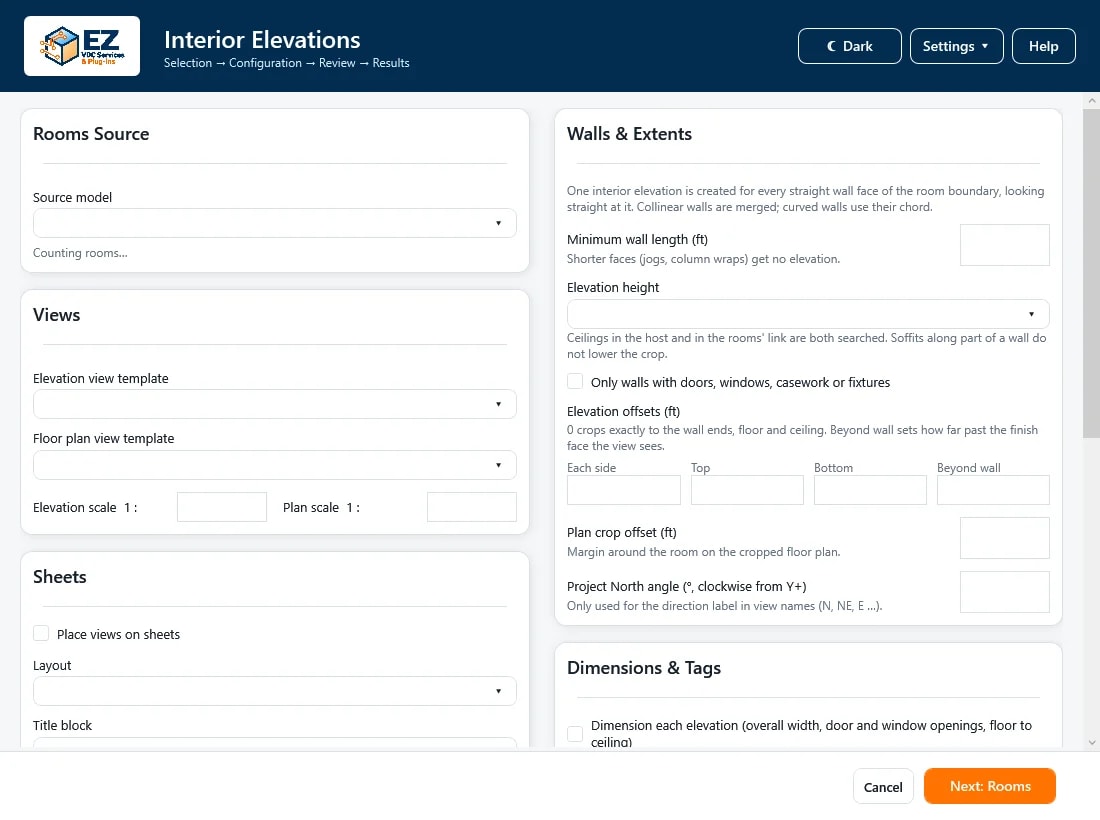

Capturas de pantalla
