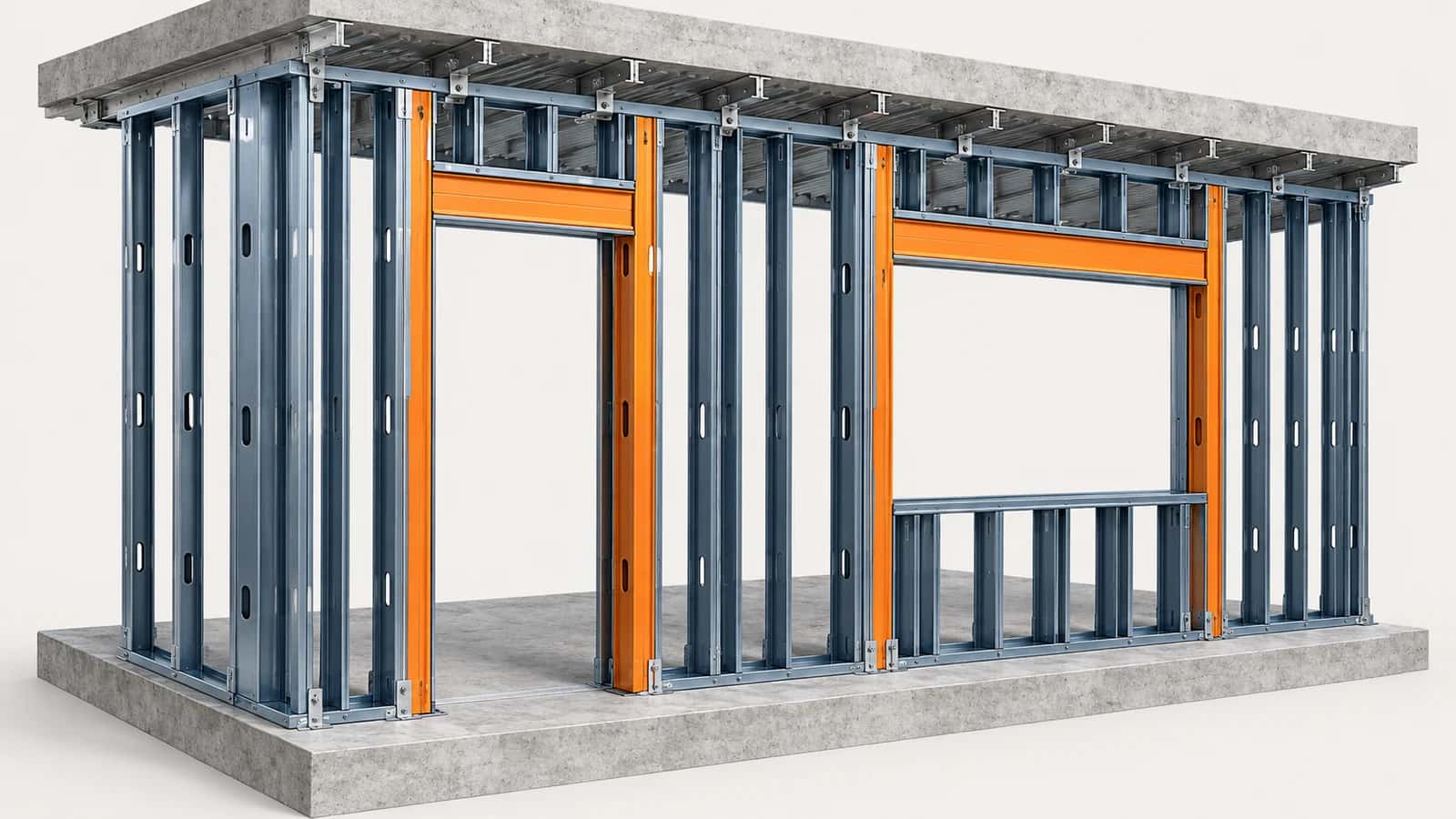

EZ King Studs

Modela montantes y dinteles alrededor de vanos en Revit

Prepara montantes laterales y dinteles opcionales con vista previa. EZ King Studs ofrece volúmenes de coordinación y miembros físicos de acero o madera como resultados con seguimiento independiente.

Guías prácticas para aplicar este plugin
Parte del EZ VDC Toolkit

Plug-ins para Revit y Navisworks con un solo instalador y una sola cuenta. Suscríbete a uno, a un paquete o a todos.

Ejemplo paso a paso: revisar entramado de puertas en un nivel

Elige un origen arquitectónico y pocas puertas. Decide el tipo de resultado que necesitas antes de revisar los miembros propuestos.

Antes de empezar

  • Revit 2024–2027 y EZ King Studs con acceso elegible.
  • Vanos compatibles y muros medibles en el anfitrión o un vínculo cargado.
  • Para Actual studs, muros básicos rectos y verticales con una capa de entramado compatible sin ambigüedad.
  1. 1.

    Elige alcance y resultado de modelo

    Selecciona Doors, origen, fase y un nivel. Elige Coordination clearances o Actual studs. Para miembros físicos, selecciona el preset de acero/madera y el dintel opcional.

  2. 2.

    Revisa reglas de muro y vano

    Comprueba filtro de tipos y umbral de montantes dobles. En Actual studs, profundidad y posición provienen de la capa de entramado; resuelve capas ausentes o ambiguas antes de colocar.

  3. 3.

    Previsualiza y coloca el lote revisado

    Ejecuta Preview y revisa vanos nuevos, modificados, eliminados y omitidos. Coloca después de comprobar dimensiones, extremos de montantes y modo de resultado.

  4. 4.

    Inspecciona y actualiza tras revisiones

    Comprueba ambos laterales y el dintel en sección. Después de cambios usa Update con el mismo alcance; emplea Rebuild de forma deliberada y revisa reemplazos, elementos conservados y errores.

Cómo comprobar el resultado

  • Comprueba ancho del vano, profundidad del entramado y extremos superiores.
  • Compara alturas con la geometría local de muro y losa.
  • Revisa modo, eliminaciones previstas y vanos omitidos o fallidos.

Alcance y límites: Los miembros físicos son familias Generic Model, no Structural Framing ni un detalle calculado del vano. No incluye jack studs, antepechos, conexiones o diseño de dinteles compuestos. Los anfitriones incompatibles o ambiguos requieren revisión.

Preguntas sobre este flujo

¿Crea miembros físicos o volúmenes de coordinación?

Tú eliges. Coordination clearances usa las familias de coordinación; Actual studs coloca miembros físicos separados. Ambos resultados se registran de forma independiente.

¿Puede leer vanos arquitectónicos vinculados?

Sí. Elige el origen cargado y comprueba geometría, fase, nivel y dimensiones compatibles en Preview.

¿Update conserva todas las ediciones manuales?

Puede conservar resultados registrados sin cambios, pero reemplazar conjuntos afectados por cambios de datos u opciones. Revisa la vista previa y el informe antes de aceptar.

Elige el resultado del modelo

Coordination clearances o Actual studs con seguimiento independiente
Presets compatibles de acero conformado o madera para miembros físicos
Profundidad y posición según la capa de entramado compatible
Dintel opcional y errores de vista previa para anfitriones incompatibles o ambiguos

Elige los vanos

Vanos del modelo actual o de un modelo vinculado
Puertas, ventanas y muros cortina, por fase y nivel o elegidos a mano
Limita los muros anfitriones por nombre de tipo, por ejemplo Stud o MTL
Pies derechos dobles sobre el ancho de vano que elijas

Vista previa y actualización

Vista previa de vanos nuevos, modificados, sin cambios, eliminados y omitidos
Update puede conservar resultados registrados sin cambios; revisa reemplazos afectados
Reconstruir vuelve a crear todos los pies derechos registrados del alcance
Workset de destino opcional; un solo Deshacer elimina la corrida
Video
Capturas de pantalla

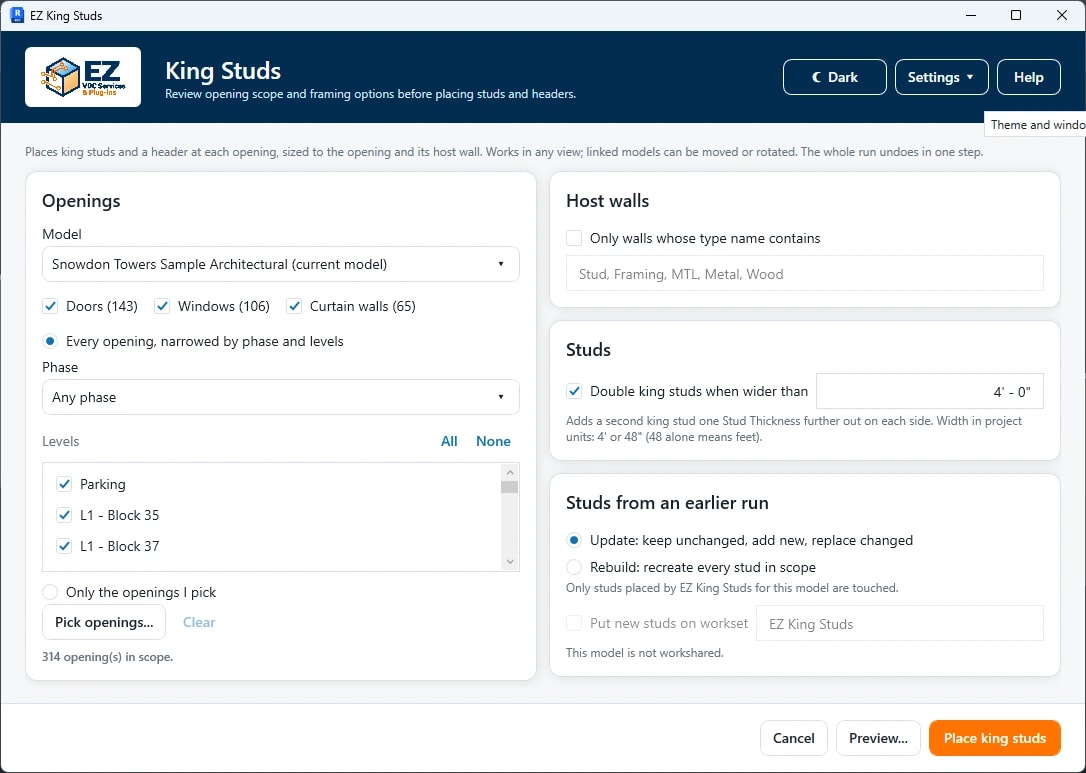

Ajustes de vanos y entramados

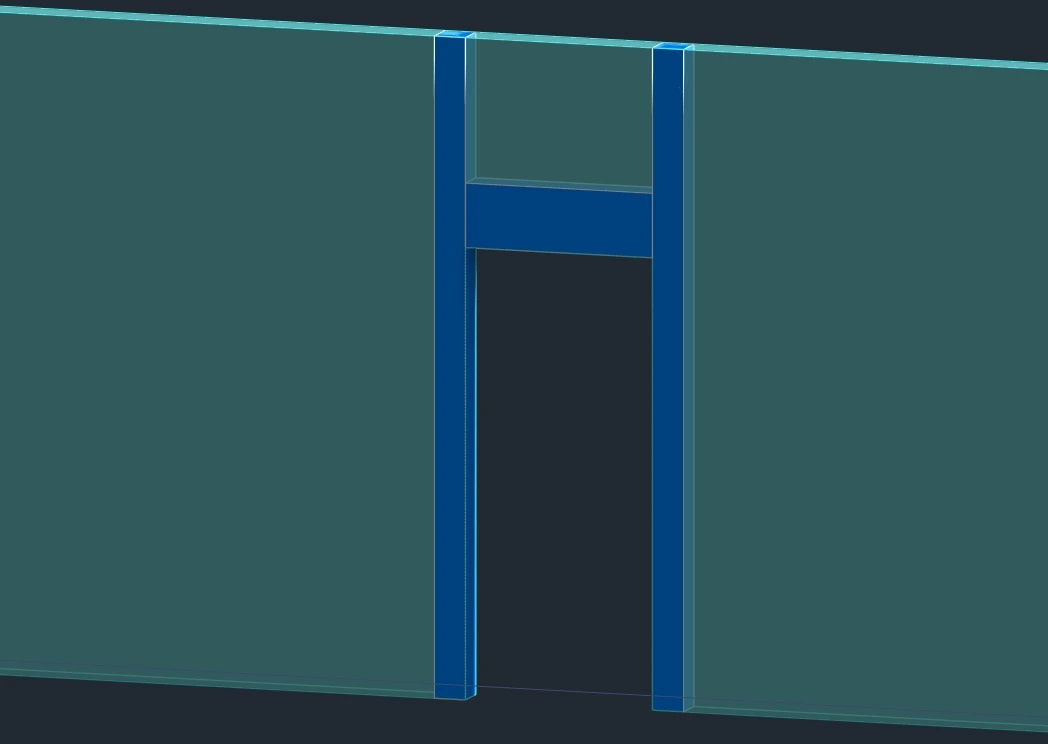

Pies derechos y dintel en un vano

Abrir demostración en YouTube ↗

Qué aporta a este flujo

1
Un alcance de vanos revisado con elección del resultado de modelo
2
La altura de los pies derechos sigue la geometría real del muro y la losa
3
Previsualiza cambios y revisa resultados conservados, reemplazados y omitidos
Detalles del Plug-in
PlataformaRevit
EstadoDisponible
Disponible enEZ VDC
Descargar plugin
Diseñado para
Detallistas de Entramado
Modeladores BIM
Contratistas de Drywall y Entramado
Incluye
Pies derechos y dinteles en puertas, ventanas y muros cortina
Volúmenes de coordinación o miembros físicos de acero/madera
Filtro de muros anfitriones por nombre de tipo
Pies derechos dobles sobre el ancho que elijas
Vista previa de vanos nuevos, modificados y eliminados
Previsualiza y revisa los reemplazos afectados al actualizar
