Modelado Subterráneo
Modelado 3D y coordinación de servicios públicos, drenaje pluvial e infraestructura civil bajo rasante usando Civil 3D y Revit. Detectamos conflictos entre sistemas subterráneos antes de la excavación — donde las órdenes de cambio son más costosas.

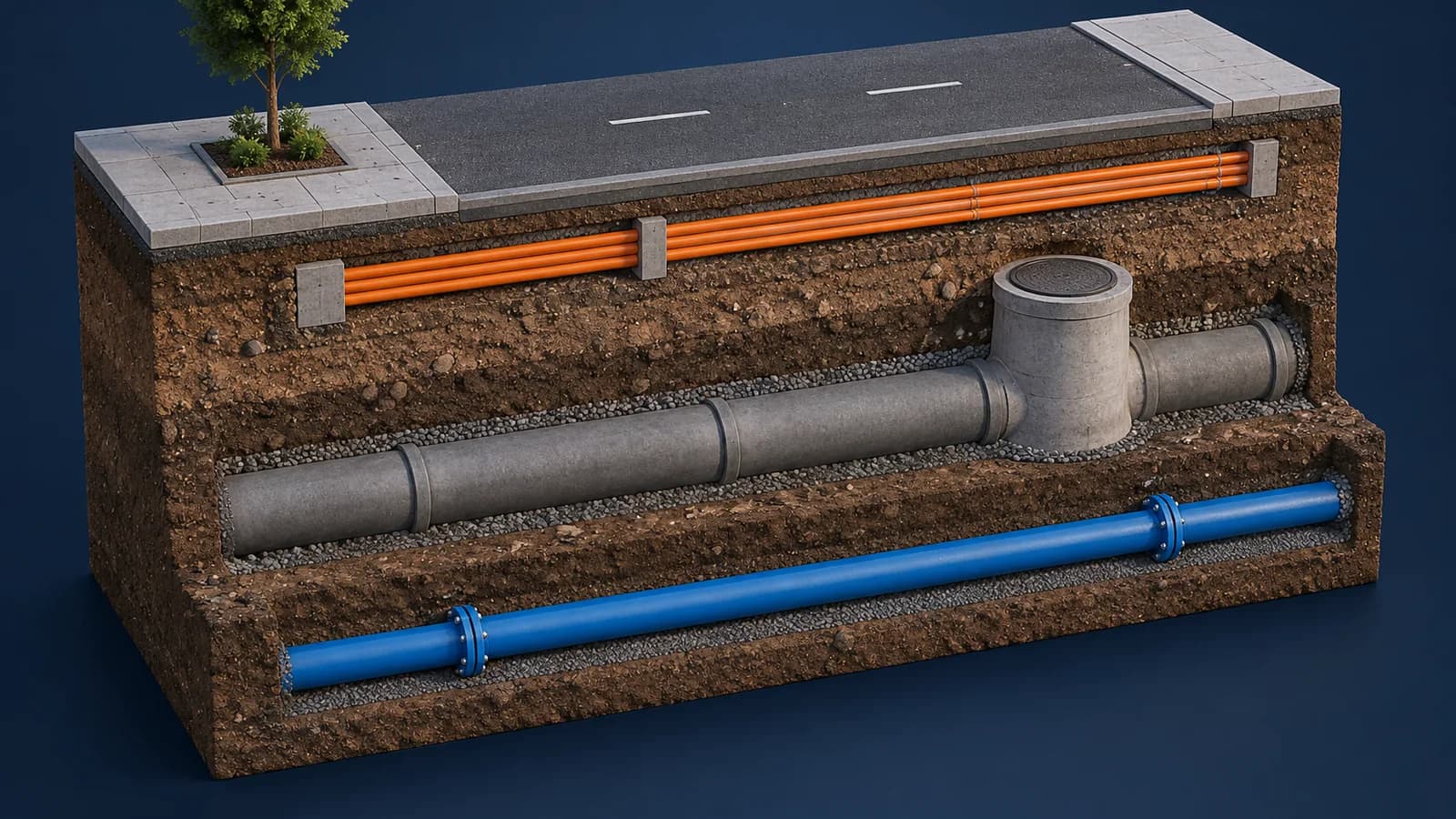

El modelado de servicios subterráneos crea una imagen 3D precisa de lo que existe bajo nivel de suelo agua, alcantarillado, gas, electricidad, telecomunicaciones y drenaje pluvial permitiendo a contratistas e ingenieros planificar la excavación, el trabajo de fundaciones y las nuevas instalaciones de servicios sin cortar los servicios existentes. En EZ-VDC combinamos registros de servicios existentes, datos de survey GPR y modelado Civil 3D para producir modelos subterráneos verificados contra interferencias.
Recopilación de planos as-built
Recopilamos todos los planos de registro de servicios disponibles, datos GIS municipales y documentación as-built histórica para establecer una línea base de las condiciones subterráneas existentes.
Integración de datos de levantamiento
Los datos de survey GPR, reportes de potholes y marcaciones de servicios en campo se integran en el modelo, con zonas de incertidumbre marcadas y niveles de confianza documentados.
Modelado 3D de servicios
Todos los servicios se modelan en Civil 3D con profundidad, diámetro, material y tipo de servicio correctos, georreferenciados al sistema de coordenadas del proyecto.
Análisis de conflictos
El modelo subterráneo se federa con los modelos estructurales y civiles sobre nivel en Navisworks para detectar conflictos entre los nuevos elementos de construcción y los servicios existentes.
Reporte de coordinación y soporte
Entregamos un reporte de conflictos, plan de protección de servicios y planos de excavación secuenciados más soporte de guardia a medida que avanza la excavación.
¿Qué datos existentes necesitan para modelar las redes subterráneas?
Trabajamos con: planos de registro de servicios municipales (agua, alcantarillado, gas, telecomunicaciones as-builts), datos GIS de servicios de la municipalidad, archivos de survey GPR de un localizador habilitado, reportes de potholes y cualquier plano civil existente del sitio. La combinación de estas fuentes determina la precisión del modelo; documentamos el nivel de confianza de cada servicio en el modelo entregado.
¿Qué tan preciso es el modelado de servicios subterráneos?
La precisión depende directamente de los datos de levantamiento disponibles. Los servicios con surveys GPR con localización GPS pueden modelarse con ±100mm horizontal y ±150mm vertical. Los servicios modelados solo desde planos de registro tienen mayor incertidumbre; los marcamos con zonas de precisión en el modelo para que los contratistas de excavación sepan qué áreas requieren verificación en campo.
¿Pueden detectar conflictos entre la nueva construcción y los servicios existentes antes de que comience la excavación?
Sí, este es el valor principal del modelado subterráneo. Federamos el modelo 3D de servicios con tus modelos propuestos de estructura, obras civiles y MEP en Navisworks y ejecutamos análisis de conflictos. Los conflictos encontrados en el modelo cuestan órdenes de magnitud menos que los golpes a servicios descubiertos durante la excavación, que pueden paralizar la obra por días.
¿Qué software utilizan para el modelado de servicios subterráneos?
Las redes de servicios se modelan en Civil 3D con profundidades, diámetros, materiales, pendientes y cotas de inversión correctos. El modelo Civil 3D se exporta luego a Navisworks para análisis de conflictos sobre/bajo nivel. Los entregables incluyen archivos nativos Civil 3D (.dwg), IFC para integración BIM y planos PDF/DWG para uso en construcción.
¿Coordinan directamente con el ingeniero civil del sitio o solo entregan modelos?
Trabajamos directamente junto al ingeniero civil del sitio y el EOR. El modelado subterráneo es inherentemente un rol de coordinación: integramos la intención de diseño contra los datos de servicios existentes, identificamos conflictos, llevamos los problemas sin resolver a las reuniones de coordinación y actualizamos el modelo conforme los diseños de servicios evolucionan. El entregable es un modelo de servicios listo para construcción sin conflictos.
