EZ Fireproofing

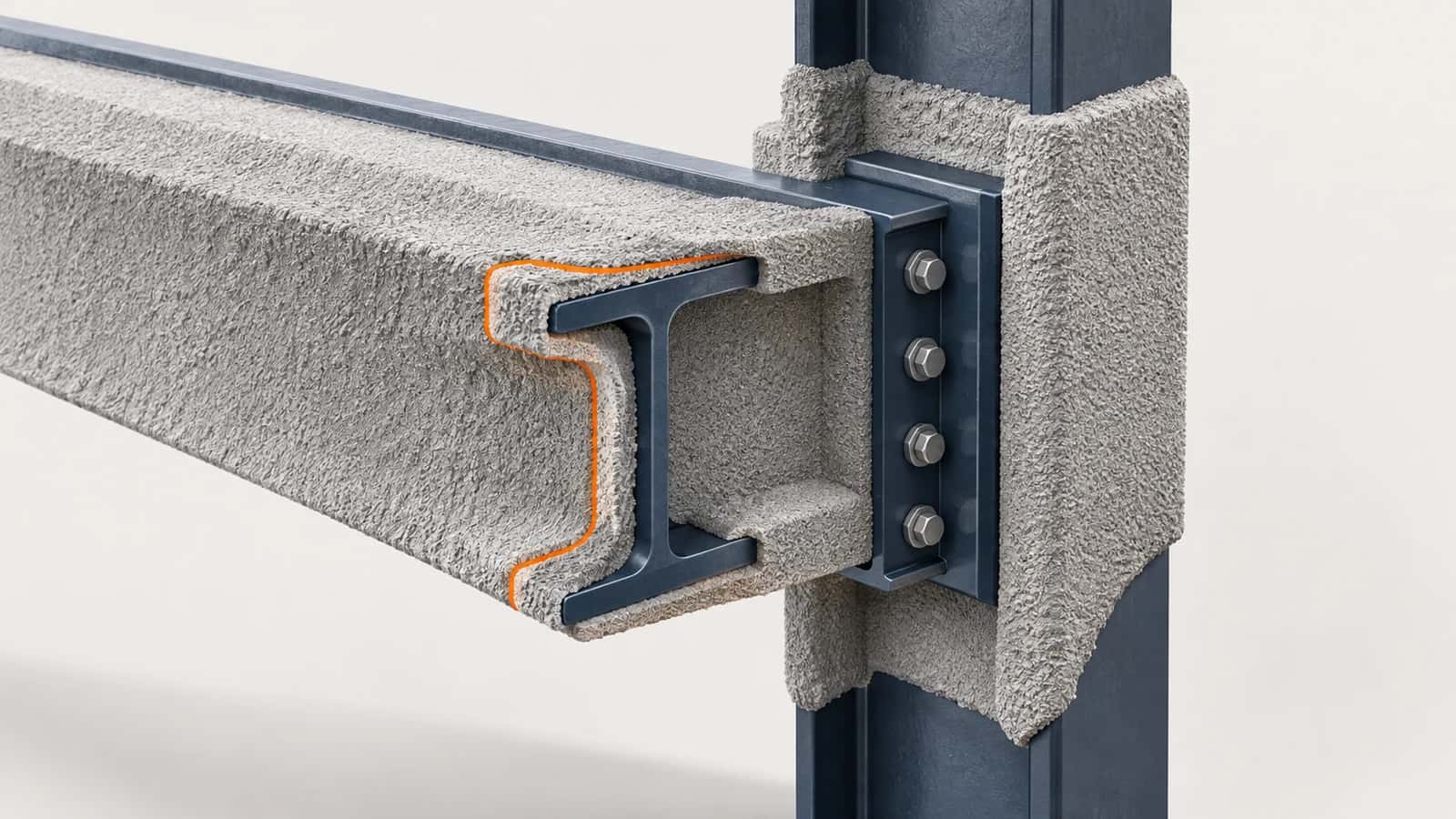

Modela protección contra fuego del acero y revisa cantidades en Revit

Haz visible el espesor de protección durante la coordinación del acero. EZ Fireproofing usa geometría, perfil y reglas de espesor configuradas, con exportación de cantidades del alcance modelado.

Guías prácticas para aplicar este plugin
Parte del EZ VDC Toolkit

Plug-ins para Revit y Navisworks con un solo instalador y una sola cuenta. Suscríbete a uno, a un paquete o a todos.

Ejemplo paso a paso: comparar una regla y el espesor predeterminado

Usa pocas vigas y los valores aprobados del proyecto. El ejemplo comprueba cómo las reglas configuradas afectan el modelo.

Antes de empezar

  • Revit 2024–2027 y EZ Fireproofing con acceso elegible.
  • Un alcance de elementos de acero compatibles en el anfitrión o modelo de origen elegido.
  • Sistema, resistencia y espesores aprobados del proyecto, con unidades y reglas de nombres de perfil previstas.
  1. 1.

    Elige elementos representativos

    Selecciona modelo, un nivel y pocas vigas. Incluye un perfil que deba cumplir una regla y otro que deba usar el espesor predeterminado.

  2. 2.

    Configura valores y orden de reglas

    Elige resistencia prevista, modo geométrico y perfil Contour o Box. Introduce el espesor positivo especificado en las unidades elegidas. Coloca la regla específica antes de las generales.

  3. 3.

    Modela y revisa secciones

    Revisa la confirmación, ejecuta el modelado e inspecciona secciones y extremos. Compara el caso que coincide con la regla y el predeterminado con los valores del proyecto.

  4. 4.

    Revisa cambios y cantidades

    Usa Check for Changes después de revisiones estructurales. Comprueba el modelo antes de exportar cantidades y revisa elementos incluidos y unidades del archivo.

Cómo comprobar el resultado

  • Comprueba qué regla de espesor aplicó en cada elemento.
  • Inspecciona espesor, cobertura de alas y extremos en sección.
  • Compara resistencia registrada y unidades de cantidades con las entradas.

Alcance y límites: La etiqueta de resistencia registra una entrada; el plugin no elige un sistema ensayado ni determina el espesor requerido. Usa valores aprobados y revisa elementos o geometrías incompatibles reportados como omitidos.

Preguntas sobre este flujo

¿Calcula la resistencia o el espesor requerido?

No. Modela valores y reglas que configuras. El sistema especificado, la resistencia y el espesor provienen de los requisitos del proyecto.

¿Qué pasa si coinciden varias reglas?

Aplica la primera coincidencia. Coloca reglas específicas antes de las generales y comprueba elementos representativos.

¿Puedo exportar cantidades?

Sí. Revisa la geometría y exporta el archivo de cantidades, comprobando alcance y unidades. Las cantidades describen ese alcance modelado.

Elige el acero

Acero del modelo actual o de un modelo vinculado, incluido IFC
Filtra por workset, nivel, categoría, selección o la vista activa
Omite el ala superior de vigas horizontales donde la losa la cubre

Reglas de espesor

Reglas por resistencia al fuego, tipo de elemento y patrón de perfil como W8X*
Gana la primera regla que coincide; los demás usan el espesor por defecto
Revisa el resumen de elementos antes de modelar
Reemplaza la protección de una corrida anterior cuando cambia el acero
Video
Capturas de pantalla

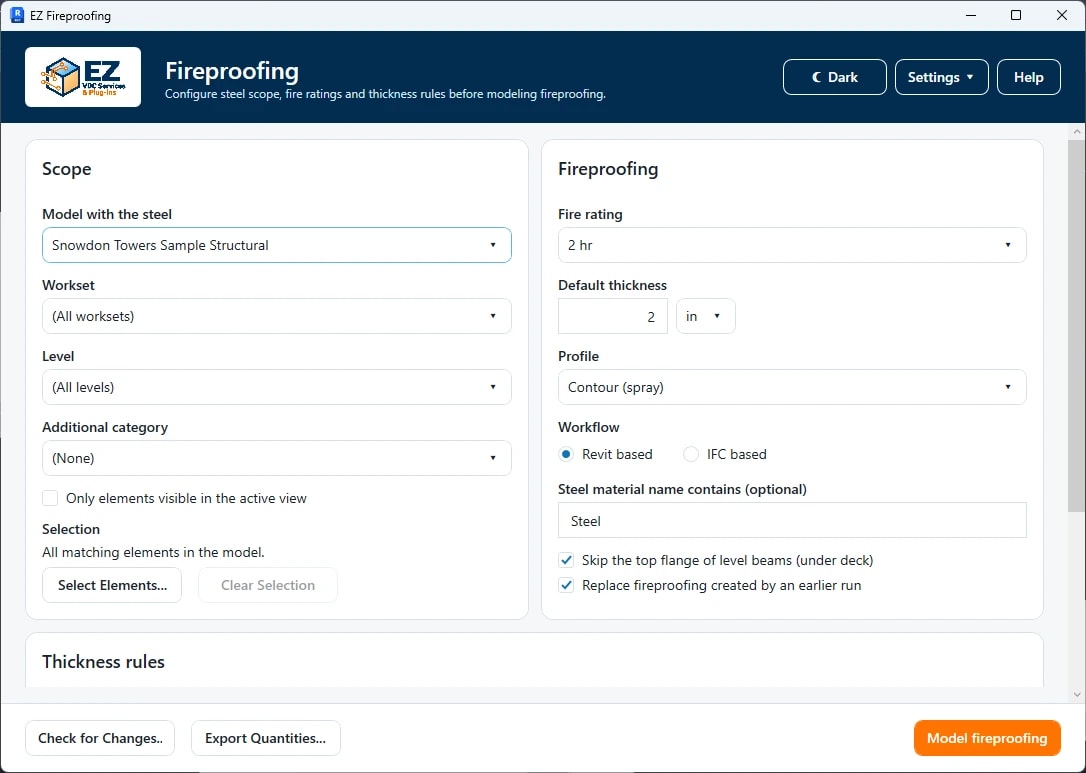

Alcance del acero y reglas de espesor

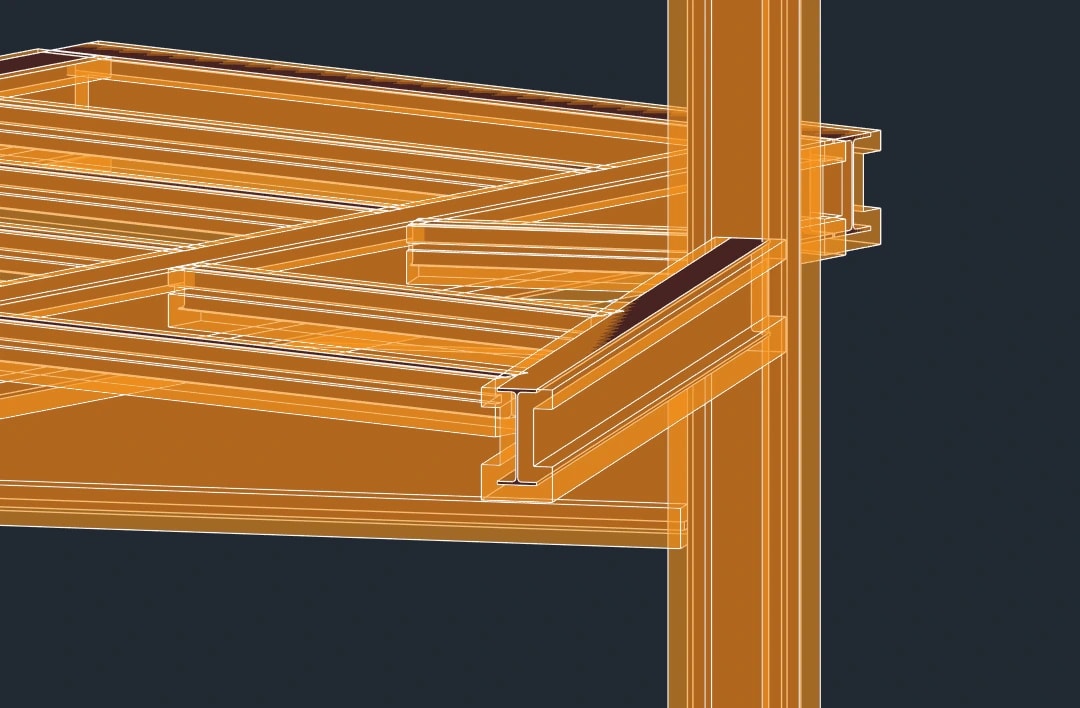

Geometría de protección alrededor del acero

Abrir demostración en YouTube ↗

Qué aporta a este flujo

1
Protección contra fuego en el modelo para verificar espacios y coordinar
2
Distintos espesores para distintos perfiles en una sola corrida
3
Cantidades para presupuestos
Detalles del Plug-in
PlataformaRevit
EstadoDisponible
Disponible enEZ VDC
Descargar plugin
Diseñado para
Contratistas de Protección Contra Fuego
Detallistas de Acero
Coordinadores BIM
Incluye
Protección por contorno (proyectada) o en caja (placas)
Reglas de espesor por resistencia y perfil
Filtros por workset, nivel y vista
Resumen de elementos antes de modelar
Cantidades de la protección modelada
