Cómo crear Search Sets de Navisworks desde propiedades

Crea conjuntos de búsqueda dinámicos de Navisworks desde valores reales, con reglas reutilizables de nombres y carpetas.

5 secciones de referencia · 1 flujos explicados · Guía revisada

Qué resuelve y por qué usarlo

Los conjuntos permiten pruebas, selecciones y reportes repetibles después de cambios. La herramienta descubre propiedades, escanea valores y crea condiciones de búsqueda, en lugar de congelar una selección estática.

Ejemplo paso a paso: organizar sistemas MEP en Search Sets: requisitos, pasos y comprobación del resultado.

Antes de empezar

Descarga e instala EZ VDC Tools para tu versión compatible de Navisworks, inicia sesión con tu cuenta y abre un modelo de ejemplo.

Un modelo con valores de Element > System Type para HVAC, instalaciones sanitarias y protección contra incendios.

Abrir la herramienta: Cinta EZ Add-Ins > EZ Search Sets.

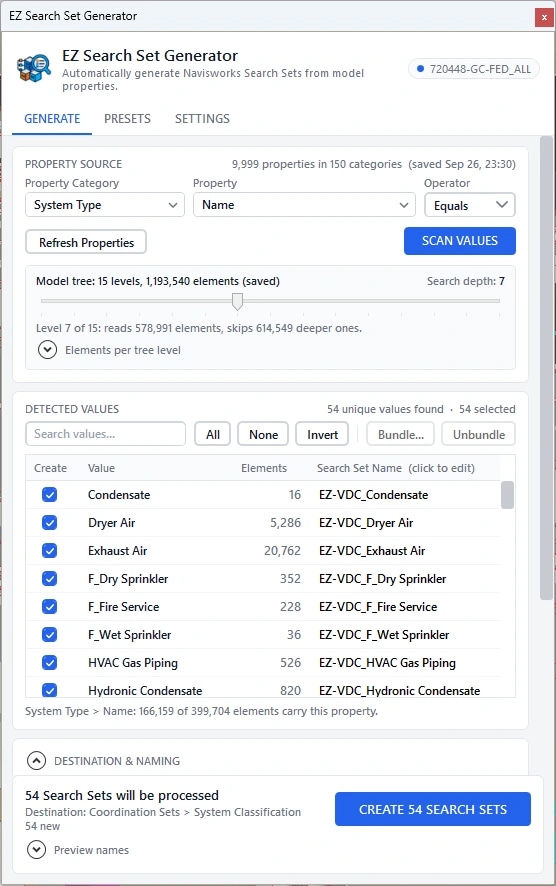

EZ Search Sets: Generar Search Sets
Generar Search Sets · Captura de la aplicación · Haz clic para ampliar

Flujos de trabajo explicados

Ejemplo: conjuntos por sistema MEP

  1. Actualiza propiedades y elige la de sistema. Escanea y compara con Properties de una muestra.
  2. Marca sistemas, define nombres y agrupa solo valores que deban compartir búsqueda OR.
  3. Elige Coordination > MEP > Systems, creación de carpeta y Update conditions.
  4. Crea, revisa conteos y comprueba miembros en Navisworks.
  5. Guarda preset; después de revisión actualiza/escanea y modifica los mismos conjuntos.

Resultado esperado: Búsquedas dinámicas reutilizables que actualizan pertenencia con datos del modelo.

Ejemplo práctico: ocho elementos y dos Search Sets

Organiza impulsión, retorno y extracción antes de preparar una revisión MEP. Este pequeño ejemplo permite comprobar valores, búsquedas OR y elementos excluidos antes de generar un lote mayor.

Usa Navisworks Manage o Simulate 2026–2027 con acceso a EZ Search Sets. Las filas SS-01 a SS-08 son referencias didácticas, no IDs ni resultados de un modelo entregado. El ejemplo supone una propiedad Element > System Type con estos valores de texto; confirma la categoría, propiedad y valores reales en Properties. Los conteos siguientes solo corresponden a estas ocho filas.

Datos didácticos y pertenencia esperada
ReferenciaValor original de System TypeSearch Set esperado
SS-01Supply AirMEP - Supply and Return
SS-02Supply AirMEP - Supply and Return
SS-03Return AirMEP - Supply and Return
SS-04Return AirMEP - Supply and Return
SS-05Exhaust AirMEP - Exhaust Air
SS-06Exhaust AirMEP - Exhaust Air
SS-07(vacío)Excluido
SS-08Spare AirExcluido

La tabla se puede desplazar horizontalmente si hace falta.

  1. 1.

    Descubre y escanea la propiedad

    Pulsa Refresh Properties, elige la propiedad comprobada y usa Scan values. Para este caso activa Ignore blank values y deja Spare Air sin marcar. Comprueba que Supply Air, Return Air y Exhaust Air tengan dos referencias cada uno en la hoja.

  2. 2.

    Agrupa impulsión y retorno con OR

    Marca los tres valores elegidos con sus casillas Create. Resalta las filas Supply Air y Return Air, usa Bundle… y nombra el grupo Supply and Return. Para obtener los nombres del ejemplo, usa el prefijo MEP - seguido de un espacio, deja Suffix vacío y desactiva Title Case. Conserva Exhaust Air separado. Resaltar una fila y marcar su casilla son acciones distintas.

  3. 3.

    Revisa los dos nombres antes de crear

    El destino del ejemplo es Coordination > MEP > Systems; habilita la creación de carpeta si falta. Deben quedar MEP - Supply and Return y MEP - Exhaust Air. El primer conjunto busca Equals Supply Air OR Equals Return Air; cambiar el nombre visible no cambia esos valores originales.

  4. 4.

    Crea y comprueba los miembros

    Activa Verify element counts, elige la política para conjuntos existentes y ejecuta Create. Lee los conteos de creados, actualizados, omitidos y fallidos. En Navisworks abre cada conjunto: el primero debe contener SS-01 a SS-04 y el segundo SS-05 y SS-06 en este ejemplo. Revisa también identidad y propiedades de los elementos, no solo el total.

Comprueba antes de continuar

  • Resultado previsto del ejemplo: dos conjuntos; cuatro referencias en Supply and Return y dos en Exhaust Air.
  • SS-07 queda fuera por valor vacío y SS-08 porque Spare Air no se eligió. Ningún conjunto debe incluirlos en este caso.
  • Conserva el valor original al cambiar nombres. Un filtro visual de la lista o un nombre que contiene un asterisco no crea una condición comodín.

Repite con una revisión nueva

Después de una revisión, actualiza el modelo y vuelve a descubrir/escanear los valores. En la prueba didáctica, añadir SS-09 con Supply Air llevaría el primer conjunto de cuatro a cinco referencias. Usa Update conditions para la actualización prevista, revisa las diferencias y confirma las referencias de las pruebas posteriores. Replace elimina y vuelve a crear; evalúa su efecto antes de elegirlo. Un preset guarda opciones, no garantiza las propiedades de otra revisión.

Recursos descargables para este ejemplo

Abre los CSV como hojas de trabajo externas y completa las observaciones junto a tu modelo. No son archivos de importación ni contienen un modelo Navisworks. Los nombres y valores de ejemplo se mantienen en inglés para poder cotejarlos entre ambas guías.

Continúa con la revisión de interferencias en Clash Manager

Referencia de controles y parámetros

Abre una ventana o pestaña para consultar sus controles. Los nombres de interfaz se conservan tal como aparecen en el plug-in; busca también por función o unidad.

24 de 24 entradas de referencia

Descubrir propiedades y valores

6 entradas

Usa los nombres visibles en Properties del modelo. La búsqueda depende de datos presentes en el modelo cargado.

Generate / Presets / Settings
Generate escanea y crea. Presets guarda configuraciones. Settings controla descubrimiento, coincidencia, valores predeterminados y diagnósticos.
Property category / Property
Category es una pestaña Properties como Element, Item o IFC. Escribe para buscar y elige la propiedad exacta. El conteo gris indica elementos que la tienen, no valores distintos.
Operator
La versión actual crea búsquedas Equals. Elige valores de la pertenencia exacta deseada; otros operadores no están disponibles.
Refresh Properties
Redescubre categorías/propiedades. Úsalo después de cargar o revisar archivos, especialmente si faltan propiedades.
Search depth
Controla cuántos niveles del árbol se leen desde archivos raíz. Los nodos profundos suelen ser geometría sin propiedades útiles. Aumenta cobertura si hace falta, considerando tiempo.
Scan values
Lee valores distintos y conteos con la profundidad elegida. Revisa antes de seleccionar o nombrar; aún no crea conjuntos.

Seleccionar, nombrar y agrupar

5 entradas

La casilla controla creación. El resaltado de filas sirve para acciones como Bundle; comprueba conteo antes de continuar.

Filter values
Filtra valores mostrados. Revisa qué filas siguen marcadas; el filtro visual no agrega una condición de búsqueda al modelo.
All / None / Invert
All marca valores válidos, None limpia e Invert invierte casillas. Revisa conteo y filas no creables.
Create / Value / Elements
Create habilita búsqueda del valor. Value es el dato original y Elements su conteo. Un nombre amigable cambia presentación, no coincidencia de propiedad.
Search Set Name
Edita nombre propuesto. Limpiar un nombre personalizado restaura automático. Varios valores marcados con igual nombre combinan condiciones Equals mediante OR en un conjunto.
Bundle… / Bundle name / Bundle / Cancel / Unbundle
Selecciona dos filas válidas, abre Bundle, introduce nombre y confirma. Cancel cierra la solicitud. Unbundle elimina el nombre compartido y restaura nombres automáticos separados. No modifica valores de origen.

Carpetas, nombres y duplicados

6 entradas

Revisa nombres finales: la limpieza puede hacer que valores distintos compartan nombre y conjunto.

Folder / Create folder if missing
Usa > para carpetas anidadas, como Coordination > MEP > Systems. Vacío crea en raíz. Habilita creación si falta carpeta destino.
Prefix / Suffix
Se agregan antes/después, incluidos nombres personalizados y agrupados. Por ejemplo MEP - más Supply Air produce MEP - Supply Air.
Remove invalid characters / Trim whitespace
Remove elimina caracteres de control y conflictivos, incluidos /, , :, *, ?, comillas, <, > y |. Trim limpia extremos y espacios repetidos. No modifican valores buscados.
Replace underscores / Title Case / Simplify Revit type names
La opción de guiones bajos los convierte en espacios. Title Case conserva acrónimos MEP reconocidos. Simplify convierte MechanicalSystemType "Supply Air" en Supply Air, quitando envoltorio e ID exportado opcional. Revisa coincidencias.
Existing Search Set handling
Update conditions conserva identidad/posición y reemplaza condiciones. Skip no modifica. Replace elimina/recrea y puede afectar usos vinculados. Create duplicate añade número. Prefiere Update si pruebas hacen referencia a ellos.
Create N Search Sets / Cancel / Done
Create usa filas marcadas y política de duplicados; el conteo considera agrupación. Cancel solicita cancelar durante creación. Done cierra resumen. Revisa creados, actualizados, omitidos, fallidos y diferencias de conteo.

Configuraciones guardadas

2 entradas

Un preset guarda opciones para reutilizar propiedad, carpeta y política de nombres.

Preset name / Save Preset / Load Preset
Nombra y guarda configuración. Selecciona y Load para aplicar; comprueba propiedades y escanea de nuevo. Un preset no garantiza datos en otro modelo.
Delete Preset / Restore Built-in Presets
Delete elimina el preset seleccionado. Restore repone definiciones incluidas. Cambian configuraciones, no conjuntos ya creados.

Coincidencias, caché y diagnóstico

5 entradas

Settings define opciones para descubrimiento/generación; revisa Generate antes de aplicar.

Default folder / Duplicate handling / Remember last configuration
Carpeta inicial EZSearchSets y política Update conditions. Remember last configuration reabre ajustes previos. > separa carpetas anidadas.
Case-sensitive matching / Ignore blank values
Case-sensitive separa valores por mayúsculas; sin él Supply Air y SUPPLY AIR pueden coincidir. Ignore blank omite vacíos; desactívalo si necesitas conjunto de valores vacíos.
Verify element counts / Alphabetical creation
Verify counts compara búsquedas creadas con conteos y reporta diferencias. Alphabetical creation ordena conjuntos por nombre sin cambiar pertenencia.
Skip deepest levels / Remember property lists / Delete Saved Property Lists
Skip deepest levels evita nodos geométricos poco útiles; inicialmente uno. Remember property lists guarda descubrimiento. Delete limpia caché, no conjuntos; úsalo si las listas están obsoletas.
Open Settings Folder / Open Log Folder
Abre carpeta local o registros. Usa logs para investigar fallos de descubrimiento/creación.

Comprueba el resultado

  • Comprueba que un conjunto incluya valores previstos y ninguno adicional. Revisa conteos tras revisión y referencias de pruebas.

Solución de problemas y límites

  • Las propiedades faltantes pueden requerir mayor profundidad o redescubrimiento. Renombrar no cambia búsqueda. El operador actual es Equals; limpiar nombres no crea condiciones comodín.

Al ejecutar de nuevo

Prefiere Update search conditions para los sets usados por pruebas de interferencias. La generación se planifica antes de escribir en el documento.

Capturas de referencia

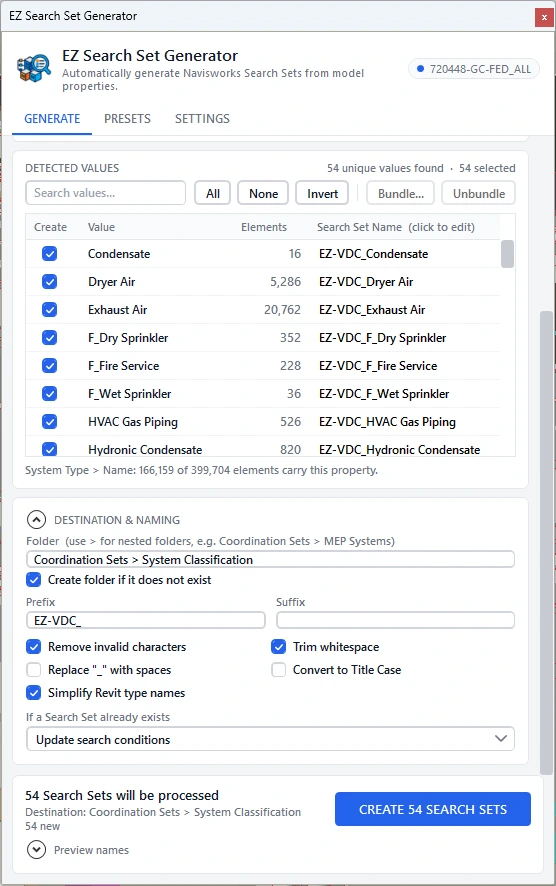

    EZ Search Sets: Valores de propiedades y nombres de sets
    Valores de propiedades y nombres de sets · Captura de la aplicación · Haz clic para ampliar

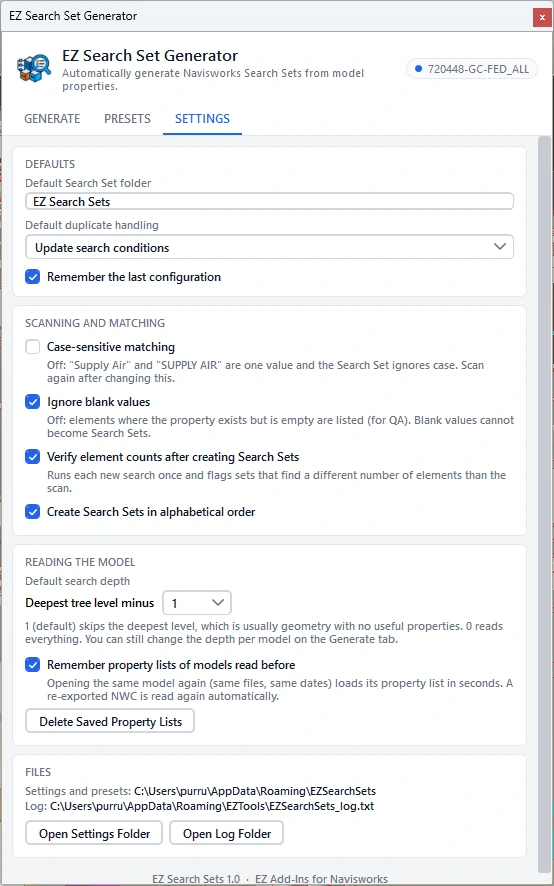

    EZ Search Sets: Ajustes de Search Sets
    Ajustes de Search Sets · Captura de la aplicación · Haz clic para ampliar

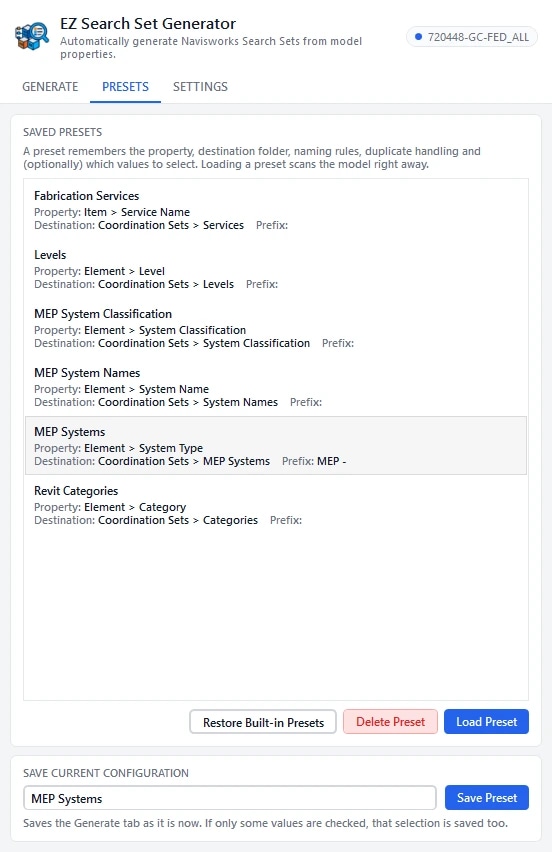

    EZ Search Sets: Presets reutilizables
    Presets reutilizables · Captura de la aplicación · Haz clic para ampliar

    Prueba este flujo en tu modelo

    Descarga EZ VDC Tools, selecciona EZ Search Sets en el instalador y sigue primero el ejemplo en una copia del proyecto. Consulta los requisitos y la activación antes de comenzar.
