Coordinación BIM para Construcción Educativa y de Campus

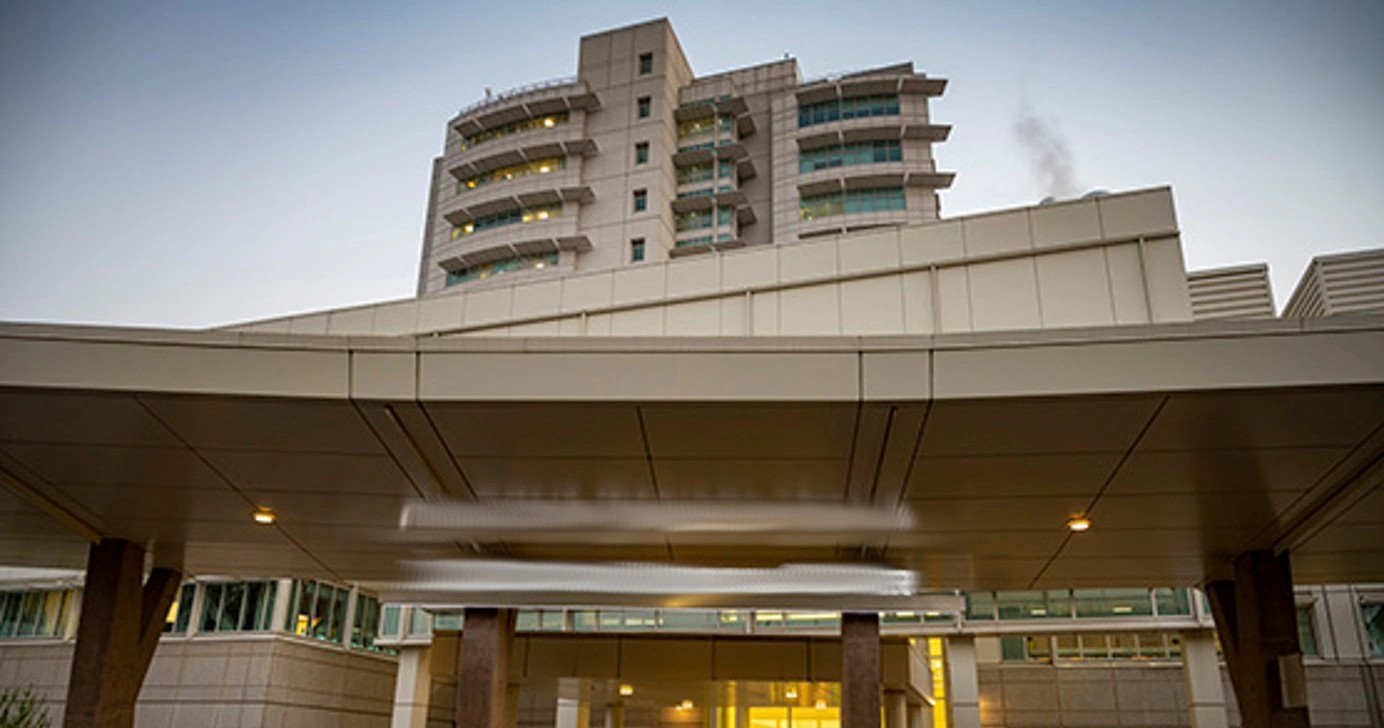

Los proyectos escolares y universitarios funcionan con calendarios que nadie puede mover. Las ventanas de verano, los recesos entre semestres y los edificios ocupados al lado definen el cronograma antes de federar el primer modelo. Hemos entregado coordinación BIM en la ampliación de un campus K-12 en San Diego, una torre de vivienda estudiantil de uso mixto de 15 pisos en Madison y un centro médico académico, donde la coordinación tuvo que sostenerse frente a un calendario académico fijo y un proceso de revisión pública.
Calendarios académicos inamovibles
Un colegio no puede postergar la fecha de ocupación. El trabajo se empaqueta en recesos de verano, vacaciones de invierno y entregas por edificio, lo que obliga a cerrar la coordinación en una fecha de hito y no "cuando las especialidades terminen". Una resolución tardía de interferencias no cuesta una semana de holgura: cuesta un ciclo académico completo.
Espacios de gran luz frente a MEP denso
Gimnasios, auditorios, comedores y salas multiusos combinan estructuras de gran luz con las mayores cargas mecánicas del edificio. La profundidad de las viguetas, los ductos, las redes de rociadores y la infraestructura de AV e iluminación compiten por la misma zona de cielo, y la estructura expuesta habitual en estos espacios elimina la opción de esconder una mala decisión de enrutamiento.
Densidad de baja tensión y programas especializados
Los campus modernos llevan mucha más infraestructura de baja tensión que edificios comerciales del mismo tamaño: AV de aulas, antenas distribuidas, control de acceso, notificación masiva y seguridad. Los laboratorios de ciencias, talleres técnicos y cocinas suman extracción, gases y servicios especializados. Estos sistemas suelen modelarse tarde o por terceros, que es justo cuando generan conflictos.
Construimos el cronograma de coordinación hacia atrás desde la fecha de entrega, no hacia adelante desde el modelo. Las zonas se secuencian para que las áreas que condicionan la ocupación (espacios de asamblea, laboratorios y los edificios que se entregan primero) lleguen antes a la aprobación, y las especialidades de baja tensión se incorporan al modelo federado desde el inicio en lugar de agregarse cuando el enrutamiento ya está fijado. Cuando el campus permanece parcialmente ocupado durante la obra, modelamos las fases y las ventanas de conexión de servicios junto con la coordinación para que la institución sepa exactamente qué se afecta y cuándo.
¿Cómo encaja la coordinación BIM en una ventana de obra de verano?
Tiene que terminar antes de que la ventana se abra, no durante. Fijamos la fecha de cierre de coordinación en el último hito que aún permite los plazos de compra y fabricación, y desde ahí trabajamos las zonas hacia atrás. En un paquete de verano eso suele significar cerrar la coordinación durante el otoño o invierno previo, con las especialidades liberando ensamblajes prefabricados antes de que las cuadrillas movilicen.
¿Coordinan baja tensión, AV y seguridad?
Sí, y en proyectos de campus deben estar en el modelo federado desde el inicio. El AV de aulas, los sistemas de antena distribuida, el control de acceso, la notificación masiva y el cableado de seguridad ocupan espacio real en cielos y muros, y cuando se agregan después de fijar el enrutamiento mecánico y eléctrico, todas las opciones de resolución son caras. Definimos los requisitos de entrega de estas especialidades igual que para las disciplinas MEP principales.
¿Pueden trabajar con el estándar BIM de una universidad o distrito escolar?
Sí. Cuando ya existe un estándar del propietario, una matriz LOD o requisitos de entrega del modelo, los adoptamos y coordinamos según ellos. Cuando no existen, redactamos el Plan de Ejecución BIM como parte del encargo para que los requisitos queden documentados y no supuestos.
¿Qué hace difícil la coordinación de gimnasios y auditorios?
La estructura de gran luz deja muy poca altura para instalaciones, las cargas mecánicas están entre las mayores del edificio y la estructura suele quedar arquitectónicamente expuesta, por lo que un enrutamiento aceptable sobre un cielo raso no lo es aquí. Estos espacios necesitan estrategia de elevaciones y estudios en sección antes de las pruebas de interferencias, no después.
