Coordinación BIM para Construcción Cívica y Pública

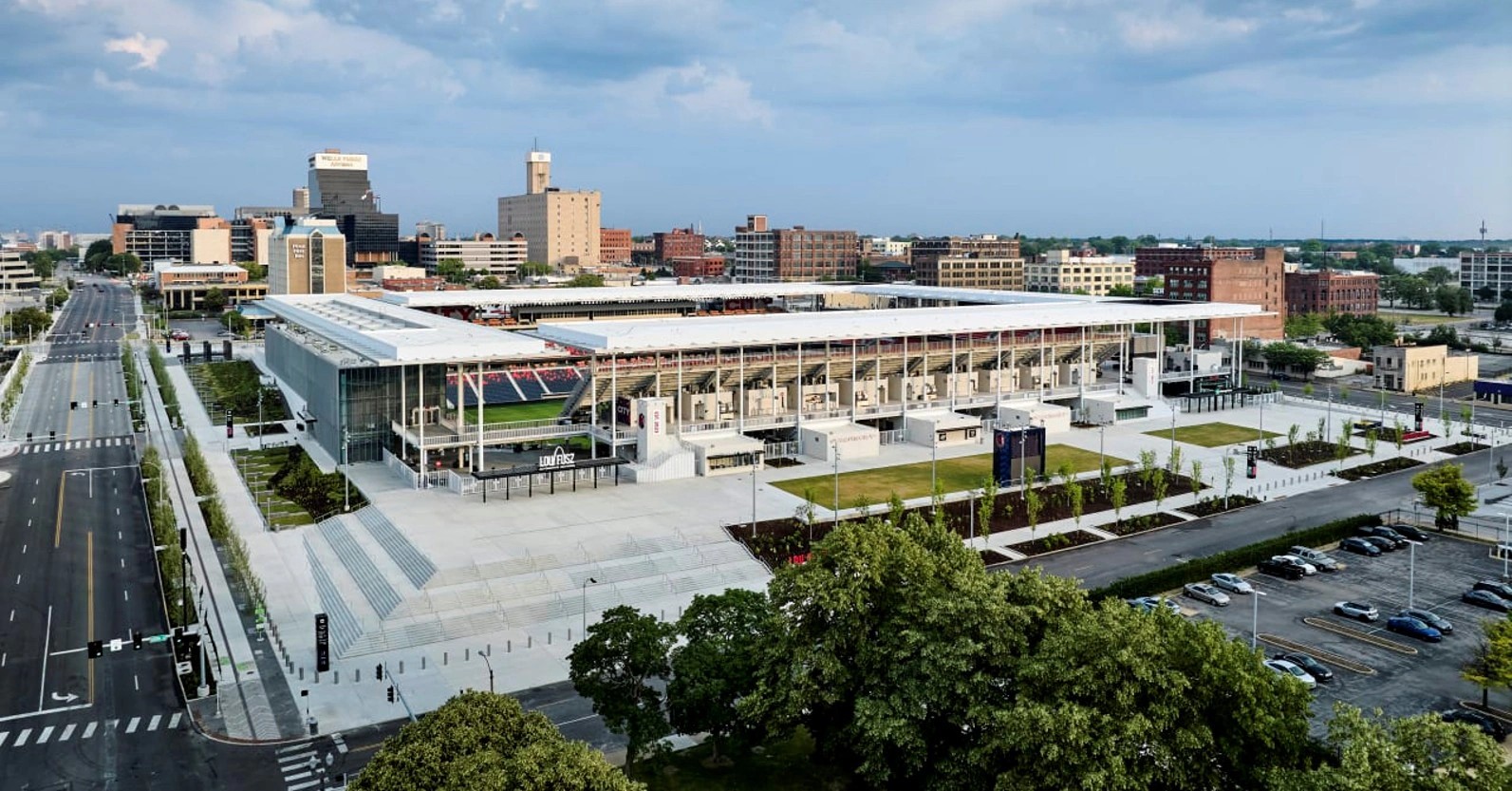

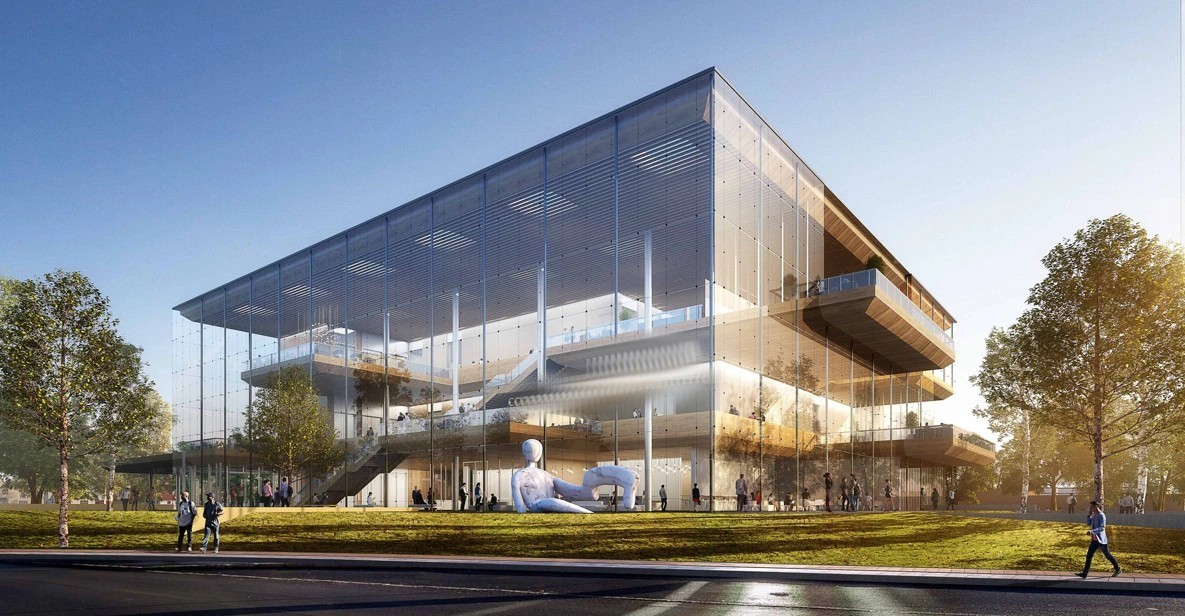

La obra cívica se juzga en público y se contrata en público. Centros culturales, estadios y edificios cívicos combinan estructuras arquitectónicamente expresivas con sistemas de ocupación de asamblea, y la documentación debe sobrevivir a un proceso de licitación pública donde cada ambigüedad se convierte en una orden de cambio. Hemos entregado VDC en un centro cultural cívico de $100M, un complejo deportivo profesional de $450M y la rehabilitación de un edificio histórico.

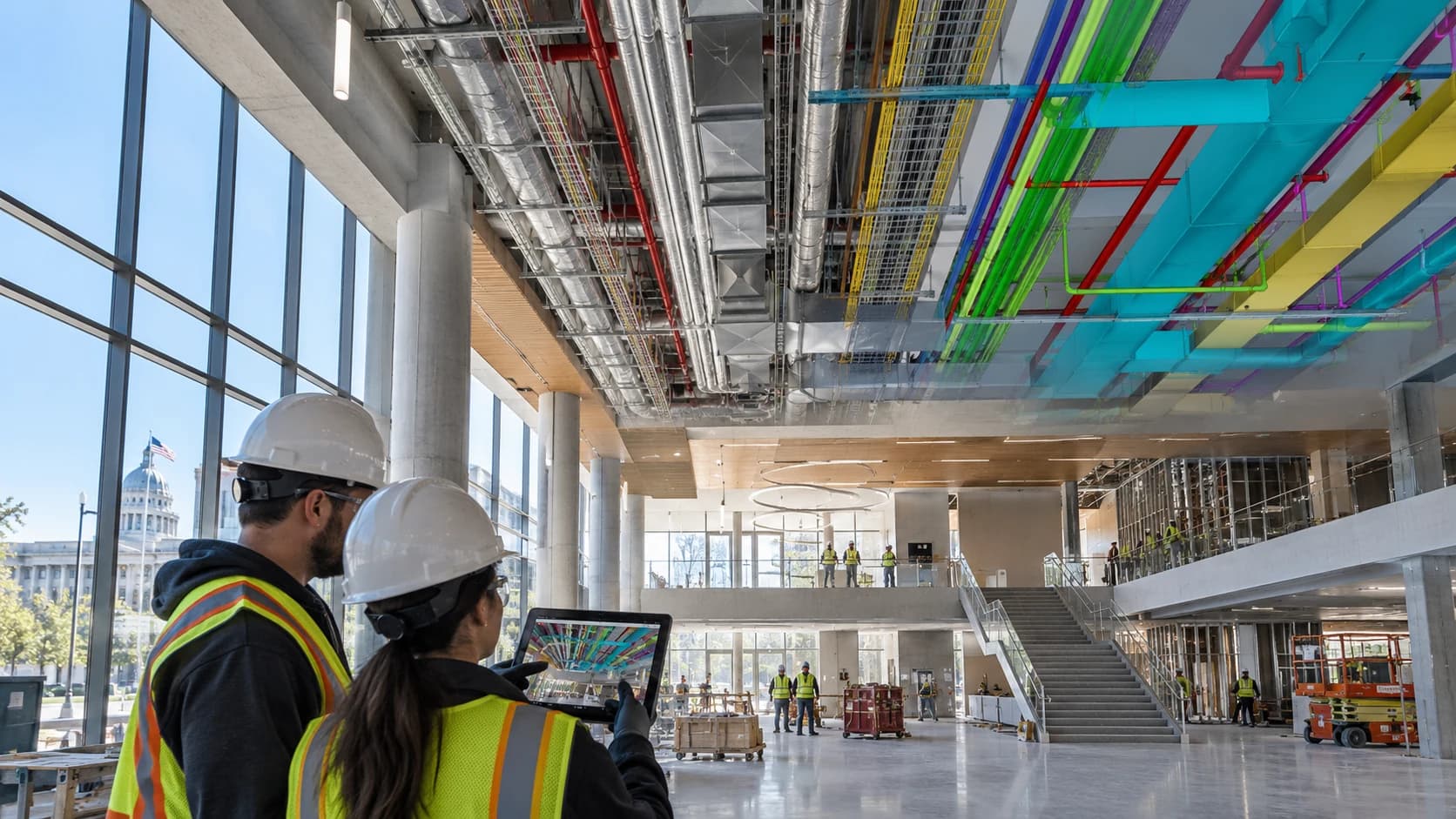

Estructura expuesta e intención arquitectónica
Los edificios cívicos están diseñados para ser vistos. El acero expuesto, los cielos protagonistas y los volúmenes monumentales implican que las instalaciones no pueden simplemente pasar sobre un cielo raso: cada ducto, conduit y ramal de rociadores en un espacio público está oculto por diseño o expresado deliberadamente, y la coordinación debe defender esa intención frente a la constructibilidad.
Riesgo en documentación de licitación pública
En obra de licitación pública, los planos salen a un conjunto de contratistas sin oportunidad de aclarar informalmente la intención. Los conflictos que sobreviven al juego de licitación se convierten en órdenes de cambio después de la adjudicación, y en un proyecto público esas órdenes son visibles. La coordinación debe ocurrir antes de emitir los documentos, no después de que el postor ganador movilice.
Ocupación de asamblea y sistemas de evacuación
Los espacios de asamblea de gran aforo llevan requisitos de protección contra incendios, control de humos, notificación masiva e iluminación de emergencia que los edificios comerciales no tienen. Estos sistemas tienen posiciones definidas por normativa que no pueden moverse para resolver una interferencia, lo que invierte la jerarquía habitual de coordinación y hace esencial una estrategia temprana de elevaciones.
En obra cívica tratamos la sección arquitectónica como una restricción del mismo peso que la estructura. Los espacios de cara al público se coordinan primero, con franjas de elevación acordadas contra el plano de cielos reflejado y las zonas de estructura expuesta identificadas antes de cualquier prueba de interferencias, para que las especialidades nunca negocien contra una intención de diseño que nadie escribió. Como gran parte de esta obra es de licitación pública, el hito de coordinación se fija contra la emisión de documentos y no contra el inicio de obra, y todo lo no resuelto se escala como RFI con respaldo del modelo mientras el equipo de diseño aún puede actuar.
¿Cuándo debe hacerse la coordinación en un proyecto de licitación pública?
Antes de emitir los documentos para licitación. En design-bid-build no existe un equipo de especialidades coordinado que pueda resolver conflictos durante la obra sin una orden de cambio, así que el valor de la coordinación se desploma si comienza después de la adjudicación. Cuando el método de entrega lo permite, coordinar durante el desarrollo del diseño y los documentos de construcción es donde se ahorra el dinero.
¿Cómo coordinan espacios con estructura expuesta?
El plano de cielos reflejado y la intención del arquitecto para el espacio pasan a formar parte del conjunto de restricciones antes de iniciar las pruebas de interferencias. Acordamos qué zonas van ocultas, cuáles se expresan deliberadamente y cuál es el envolvente de enrutamiento aceptable en cada una. Correr una prueba genérica contra un atrio de estructura expuesta produce una lista sobre la que nadie puede actuar.
¿Trabajan con CMAR y design-build además de design-bid-build?
Sí. El método de entrega cambia sobre todo cuándo empieza la coordinación y quién tiene el contrato. Con CMAR o design-build suele haber un equipo de especialidades disponible antes, lo que permite coordinar más a fondo antes de cerrar los documentos. En design-bid-build el énfasis se traslada a resolver los conflictos en los propios documentos.

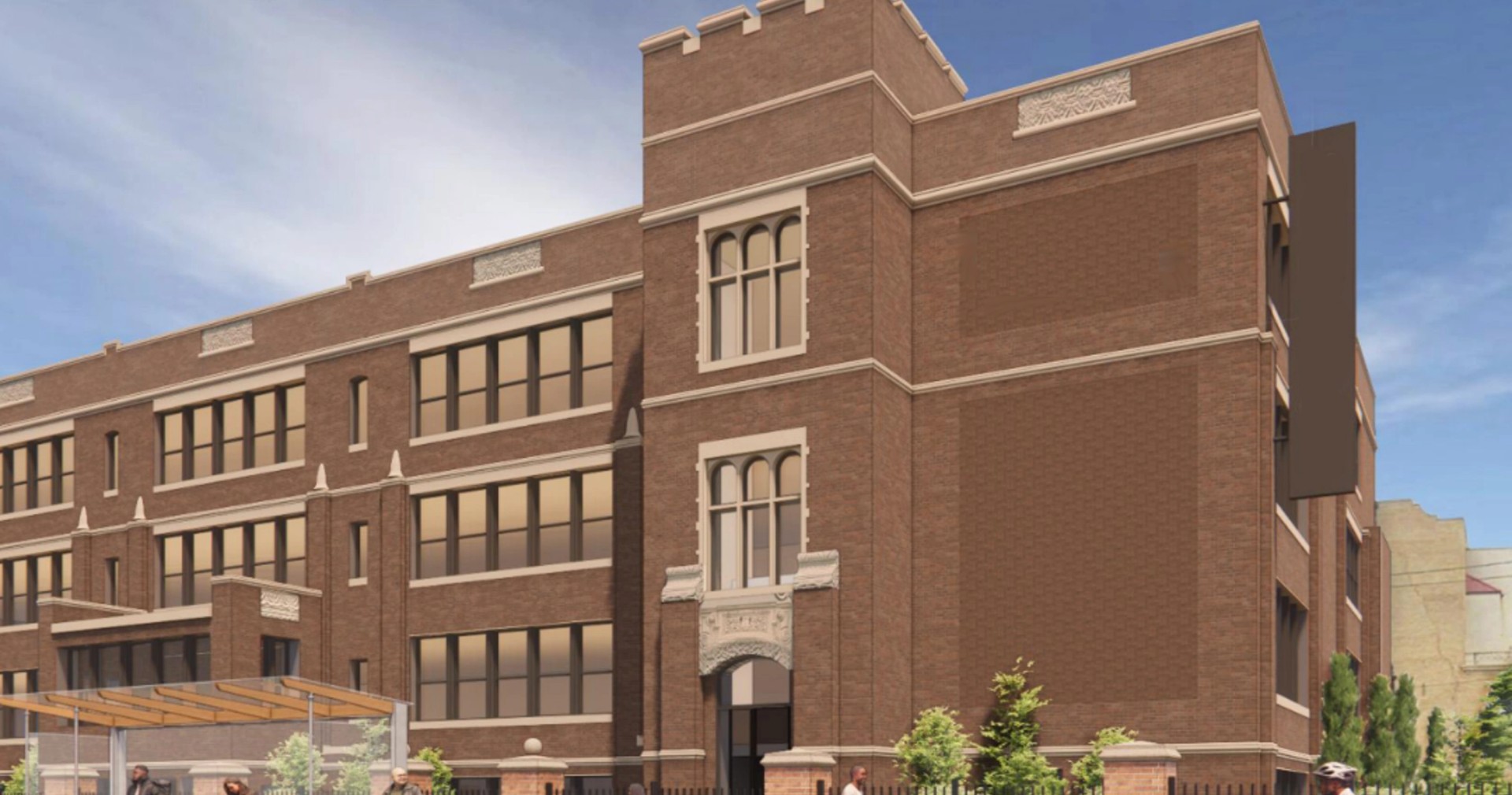

¿Pueden coordinar obra nueva contra una estructura histórica?
Sí. Las condiciones existentes en edificios históricos rara vez están documentadas con precisión, así que normalmente se empieza con escaneo láser para establecer una línea base as-built verificada. La estructura nueva y las instalaciones se coordinan luego contra la nube de puntos registrada y no contra planos heredados.
