Programación 4D para Construcción de Salud

Construir en un campus hospitalario significa construir alrededor de pacientes. Cada fase debe mantener las rutas de evacuación, las barreras de control de infecciones, la continuidad de servicios y los departamentos en operación, y nada de eso se lee en un diagrama de barras. Un modelo 4D convierte el plan de fases en algo que la dirección clínica y los equipos de instalaciones pueden revisar de verdad. Entregamos simulación 4D por fases en la expansión de una torre hospitalaria de $200M construida dentro de un hospital en operación, además de proyectos de oncología, investigación biomédica y un centro médico académico.

Desafíos del Sector

Fases alrededor de la atención al paciente

Los departamentos no pueden cerrarse a conveniencia del contratista. Las fases de obra deben alinearse con reubicaciones de departamentos, programación de procedimientos y capacidad de camas, lo que implica que el cronograma se negocia con las operaciones clínicas y no lo dicta la lógica constructiva. Un plan de fases que no se le puede explicar a una jefa de enfermería no será aprobado.

Control de infecciones y secuencia de barreras

Los requisitos de evaluación de riesgo de control de infecciones definen dónde van las barreras, cómo se mantiene la presión negativa y cómo circulan materiales y trabajadores por áreas ocupadas. Esas barreras cambian de posición en cada fase, y su secuencia es una restricción de programación tan real como cualquier hito estructural.

Conexiones de servicios sin interrupciones

Conectar sistemas nuevos a un hospital en operación implica cortes programados de energía, gases medicinales, agua o HVAC en un edificio que no puede perderlos. Las ventanas de conexión son cortas, se programan con mucha anticipación y no perdonan: perder una ventana puede desplazar un hito varias semanas porque la siguiente oportunidad es hasta el próximo corte.

Nuestro Enfoque

Vinculamos el modelo BIM al cronograma CPM a nivel de zona y fase, y luego construimos la simulación alrededor de lo que al hospital realmente le importa: qué departamentos se afectan en cada fase, dónde van las barreras de control de infecciones, cómo se mantiene la evacuación y cuándo se abre cada ventana de conexión de servicios. El resultado está pensado para dos audiencias: un modelo orientado a construcción para secuenciación y logística, y un paquete para el propietario que la dirección clínica y de instalaciones puede revisar sin necesidad de leer un cronograma.

Entregables

Modelo BIM vinculado a Primavera P6 o MS Project a nivel de zona y fase

Simulación de construcción por fases para trabajo en campus ocupado

Secuencia de barreras de control de infecciones por fase

Visualización de ventanas de conexión y corte de servicios

Mapeo de evacuación e impacto por departamento en cada fase

Paquete de animación para el propietario, para revisión clínica y de instalaciones

Preguntas Frecuentes

¿Qué aporta específicamente la programación 4D en un proyecto de salud?

Hace que el plan de fases sea revisable por personas que no leen cronogramas de construcción. La dirección clínica, control de infecciones e instalaciones tienen autoridad de aprobación sobre las fases en un campus ocupado, y un diagrama de barras no les dice qué pasillo se cierra en marzo ni dónde irá la barrera. Una simulación 4D sí, y por eso las aprobaciones de fases avanzan más rápido con ella.

¿Qué nivel de detalle necesita el modelo para 4D en salud?

El modelo estructural y arquitectónico debe estar en LOD 300 con niveles y zonas correctamente definidos. El MEP no necesita detalle completo para efectos de fases (las zonas de actividad suelen bastar), salvo donde se modele una conexión o corte específico, en cuyo caso el sistema afectado se modela al nivel requerido para planificar la conexión.

¿El modelo 4D puede incluir barreras de control de infecciones y condiciones temporales?

Sí, y en obra sobre campus ocupado debería. Las barreras, tabiquerías temporales, rutas de evacuación provisionales y accesos de obra se modelan como elementos programados para que aparezcan y desaparezcan con la fase. Suele ser la parte de la simulación que el hospital revisa con más atención.

¿Con qué software de programación se vinculan?

Synchro Pro es nuestra plataforma 4D principal, vinculada a Primavera P6, MS Project o cualquier formato de cronograma CPM. Cuando el proyecto requiere entregables en Navisworks TimeLiner, también podemos producirlos.

Servicio Base

Ver todos los proyectos y detalles de Programación 4D

Programación 4D

¿Tienes un proyecto de Salud?

Cuéntanos sobre tu proyecto y respondemos en 24 horas.

Solicitar cotización

Proyectos reales

Proyectos de Salud

$200M

Regional Hospital Tower Expansion

Se lideró los servicios VDC completos para una torre de hospital regional de 10 pisos y 25,000 m², uno de los tipos de proyectos más exigentes en construcción debido a las restricciones de instalaciones activas y los requisitos MEP regulados. El escaneo láser de la estructura existente proporcionó condiciones as-built precisas para el diseño de empalmes y la detección de interferencias. La coordinación MEP multidisciplinaria se ejecutó en Navisworks para sistemas mecánicos, eléctricos, plomería, protección contra incendios y gases medicinales. Se entregó una simulación de construcción 4D para secuenciar el trabajo en fases dentro del hospital en operación sin interrumpir la atención al paciente.

$100M

Oncology Research Building

Se lideró los servicios VDC para un edificio de investigación oncológica de 5 pisos y 10,000 m² en una importante institución médica académica, donde los sistemas MEP de laboratorio exigen mayor precisión de coordinación que la construcción comercial estándar. El escaneo láser documentó las condiciones del sitio existente para soportar el modelado de empalmes y la secuenciación de instalaciones sin conflictos. La coordinación multidisciplinaria en Navisworks cubrió sistemas MEP incluyendo campanas de extracción, gases especiales y servicios limpios específicos de entornos de investigación. Se entregaron revisiones de constructabilidad y un modelo de construcción 4D para apoyar el programa de construcción por fases.

$80M

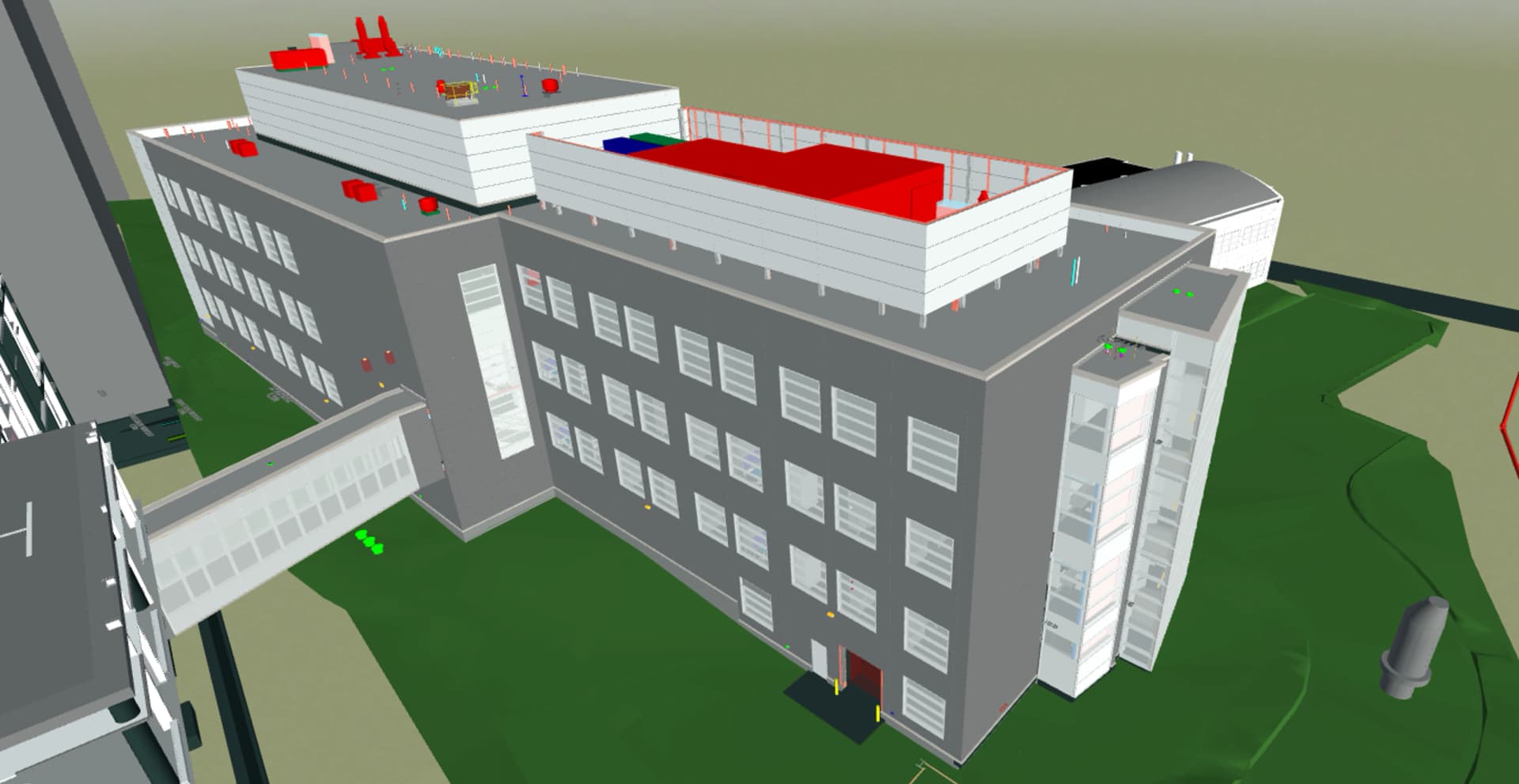

Biomedical Research Institute

Se lideró VDC para la expansión de 5 pisos y 7,000 m² de un instituto de investigación biomédica, requiriendo coordinación precisa de sistemas MEP de laboratorio incluyendo HVAC de clean-room, extracción especializada y servicios de entorno controlado. Las conexiones a la estructura del edificio existente se modelaron y coordinaron para garantizar que los empalmes MEP estuvieran libres de conflictos antes de la instalación. El escaneo láser documentó las condiciones del edificio existente para informar el modelado as-built preciso en la interfaz de la expansión. Se entregaron un modelo de construcción 4D y revisiones de constructabilidad para soportar el cronograma de construcción por fases y minimizar las interrupciones a las operaciones de investigación activa.

$150M

Academic Medical Center

Se lideró el programa Scan to BIM para un centro médico académico de $150M, convirtiendo nubes de puntos de escaneo láser en modelos Revit as-built precisos para su uso en diseño de renovación y expansión. El QA/QC se realizó comparando el modelo as-built contra la nube de puntos registrada para verificar la precisión dimensional e identificar desviaciones que requirieran coordinación de diseño. La coordinación continua entre los equipos BIM y de construcción garantizó que los modelos se mantuvieran actualizados a medida que las condiciones en campo evolucionaban. El modelo Revit as-built sirvió como referencia autoritativa para el enrutamiento MEP, empalmes estructurales y documentación de construcción durante todo el proyecto.
